産業用集塵機システムの完全ガイド: 施設に適したソリューションを選択してください
管理者による
産業施設は、製造、加工、マテリアルハンドリング作業中に大量の粉塵や粒子状物質を発生します。適切な制御がなければ、これらの排出物は機器に損傷を与え、製品の品質を低下させ、危険な労働条件を生み出し、環境コンプライアンス違反につながります。解決策は、適切な手段を選択して実装することにあります。 集塵システム 施設固有の要件に合わせてカスタマイズします。
産業運営において粉塵管理が重要な理由
制御されていない粉塵は、産業運営に複数のリスクをもたらします。
呼吸器疾患や長期にわたる肺損傷などの労働者の健康被害
設備の劣化とメンテナンスコストの加速
生産品質の低下と製品の汚染
可燃性粉塵を扱う施設における火災や爆発の危険性
環境違反と規制上の罰則
運用効率の低下とエネルギー消費の増加
研究によると、適切な粉塵制御システムを導入した施設では、メンテナンスコストが 20 ～ 35% 削減され、空気の質が 90 ～ 99% 改善され、作業者の安全コンプライアンスが大幅に強化されています。
さまざまなタイプの集塵システムを理解する
市場では、さまざまな用途、粉塵の特性、運用要件に適した複数の集塵技術が提供されています。情報に基づいた意思決定を行うには、各タイプの長所と限界を理解することが不可欠です。
バグハウス濾過システム
バグハウスコレクターは、ハウジング内に垂直に配置された布製フィルターバッグを使用して、気流から粉塵粒子を捕集します。空気がバッグを通過すると、きれいな空気が排出される間に粒子がフィルター表面に蓄積します。
収集効率: 99-99.5%
初期投資: 中程度から高額
運用コスト: 低～中程度
最適な用途: 粉塵負荷が異なる大量のアプリケーション
一般的な用途: 鋳造工場、金属加工、セメント工場、製鉄所
カートリッジ集塵機
カートリッジコレクターは、従来のバッグの代わりにプリーツフィルターカートリッジを使用します。プリーツのデザインにより、コンパクトな設置面積でより多くの表面積が得られ、狭いスペースでより高い通気能力が得られます。
収集効率: 99-99.8%
初期投資: 中程度
運営コスト: 中程度
最適な用途: 高効率を必要とするスペースに制約のある施設
代表的な用途: 医薬品製造、木工、金属加工
電気集塵機
電気集塵機は粉塵粒子を静電気的に帯電させ、それを逆に帯電したプレート上に収集します。この技術は濾材の交換を必要とせず、機械濾過よりも粘着性のある粉塵や湿った粉塵をうまく処理します。
収集効率: 95-98%
初期投資：高額
運用コスト: 低い (フィルター交換不要)
最適な用途: 粘着性の粉塵や煙が発生する連続運転
一般的な用途: 化学プラント、食品加工、ヒューム抽出
湿式集塵システム
ウェットコレクターは、水または液体スプレーを使用して粉塵粒子を捕捉し、粉塵を濡らし、再飛来を防ぎます。これらのシステムは、高湿環境や可燃性粉塵の取り扱いに優れています。
収集効率: 90-95%
初期投資: 中程度から高額
運営コスト: 高い (水処理、廃棄)
最適な用途: 可燃性粉塵、湿式プロセス、高湿度環境
代表的な用途: 穀物の取り扱い、化学処理、製鉄所
さまざまな業界にわたる集塵
各業界は、特殊なソリューションを必要とする独自の粉塵問題に直面しています。業界固有の要件を理解することは、最適なシステムを選択するのに役立ちます。
鉄鋼および金属製造業
製鉄所は、転炉作業、高炉の出銑、スラグ処理、鋼の圧延など、複数の粉塵発生源に直面しています。これらの施設は 24 時間年中無休で稼働することが多く、高温で鉄粉塵を処理する信頼性の高いシステムが必要です。コンバータの一次ダスト除去には、熱と化学反応性を管理しながら微粒子を捕捉するシステムが必要です。多くの鉄鋼施設では、一般粉塵用のバグハウス システム、ヒューム制御用の電気集塵機、スラグ処理用の湿式コレクターなど、複数の収集技術を組み合わせた統合ソリューションを導入しています。
鋳造工場の運営
金属鋳造工場では、中子の製造、溶融金属の注入、シェイクアウト作業、および仕上げの際に粉塵が発生します。鋳物粉塵には金属粒子、シリカ、結合剤が含まれており、効率的な捕集が必要です。施設全体で異なる粉塵発生源を組み合わせると、多くの場合、発生点近くにカートリッジコレクターを設置し、一般的な換気を捕捉するための集中バグハウスシステムを備えたマルチゾーンアプローチが必要になります。可燃性粉塵爆発に対する安全性は、鋳物工場の集塵設計において最も重要です。
セメント生産
セメント製造では、原料の取り扱い、粉砕、キルンへの供給、クリンカーの冷却など、ほぼすべての段階で粉塵が発生します。セメントダストは非常に細かく研磨性があるため、高効率の収集システムが必要です。多くのセメント工場は段階的収集アプローチを導入しており、発生地点近くで一次収集を行い、キルン排気と生工場排出物を収集する二次バッグハウスシステムを使用しています。セメントダストは過酷な性質を持っているため、特殊な濾材と頻繁なメンテナンスが必要です。
医薬品製造
製薬施設は厳しい空気品質要件に直面しており、クリーンルームの状態と作業者の安全を維持するために集塵システムが不可欠です。医薬品有効成分 (API) の製造では、二次汚染や環境への放出を防ぐために封じ込めが必要な、微細で強力な粉塵が発生します。この分野では、揮発性有機化合物のヒューム抽出システムとともに、汚染防止機能を備えたカートリッジコレクターと特殊なバグハウスシステムが一般的です。
自動車および部品製造
自動車設備では、機械加工、研削、仕上げ、組み立て作業によって粉塵が発生します。各ワークステーションに個別の収集ユニットを備えた分散収集システムと、施設全体の換気のための中央システムを組み合わせることで、包括的なカバーを提供します。金属加工の集塵には、金属微粒子とオイルミストを効率的に分離する必要があり、多くの場合、機械技術と静電技術を組み合わせます。

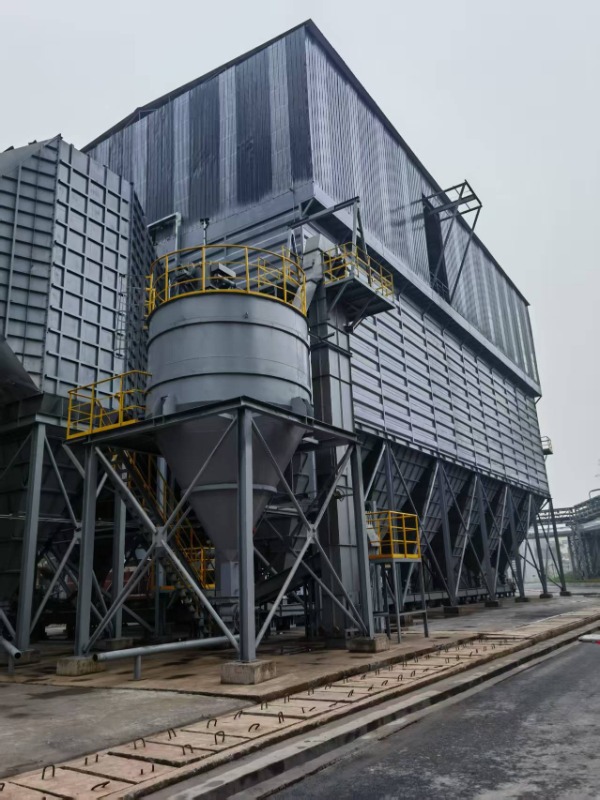

Tiankang製バッグハウス集塵機
集塵システムを選択する際の重要な要素
適切なシステムを選択するには、複数の技術的および運用上の要素を慎重に評価する必要があります。体系的な評価アプローチにより、最適なパフォーマンスと長期的な価値が保証されます。
1. 発塵特性
粉塵の種類が異なれば、収集システム内での挙動も大きく異なります。自分のダストを理解することが選択の基本です。
粒度分布: 粒子が微細になると、より効率的な捕集とより頻繁なフィルターのメンテナンスが必要になります。
密度と嵩密度: 重い粉塵には強化された収集ビンと排出システムが必要になる場合があります
水分含有量: 吸湿性の粉塵には特別な取り扱いが必要です。高湿度用途にはウェットコレクターが必要になる場合があります
静電気特性: 高度に帯電した粉塵には、帯電防止フィルター媒体と接地システムが必要です
化学反応性: マグネシウムやアルミニウムなどの反応性粉塵には特別な予防措置が必要で、場合によっては湿式収集が必要です。
粘着性: 粘着性のあるほこりはフィルターをすぐに目詰まりさせる可能性があります。多くの場合、静電収集の方がパフォーマンスが優れています
2. エアフロー要件
処理が必要な空気の量は、システムのサイズとタイプの選択に直接影響します。計算では以下を考慮する必要があります。
各排出点における粉塵発生率
捕捉速度の要件 (粉塵をシステムに引き込むのに必要な空気速度)
ダクト工事の損失とレイアウトの複雑さ
今後の施設拡張計画
部分負荷動作シナリオ
システムの規模を小さくすると、不適切な収集や規制違反が発生します。過剰なサイジングは資本コストと運用コストを不必要に増加させます。空気の流れの要件を専門的に評価することが不可欠です。
3. スペースの制約
利用可能なスペースは機器の選択に大きく影響します。床面積が限られている施設では、従来のバグハウス システムよりもコンパクトな設計のカートリッジ コレクターが好まれる場合があります。レイアウト計画時には、垂直方向のスペースの利用可能性、天井の高さ、メンテナンスのための機器へのアクセスのしやすさをすべて考慮する必要があります。
4. 動作スケジュールと信頼性
連続生産施設には、メンテナンスのためのダウンタイムを最小限に抑えた信頼性の高いシステムが必要です。これはテクノロジーの選択に影響します。電気集塵機はメンテナンスの中断が少なくて済みますが、バグハウス システムは定期的なフィルター交換が必要です。重要な操作には、バックアップ システムまたは冗長収集ポイントが必要になる場合があります。
5. 規制遵守要件
環境規制では、最大許容排出レベル (排気 1 立方メートルあたりのミリグラム単位で測定) を指定しています。業界や地域が異なれば、基準も異なります。収集システムは、起動段階と停止段階を含むすべての動作条件下で、必要な効率レベルを確実に達成する必要があります。
6. 予算に関する考慮事項
総所有コストは機器の購入価格を超えます。
設備投資: 機器、ダクト、設置、制御
運営コスト: ファンの動作、フィルターの交換、水の使用のための電気
メンテナンス費用: 定期メンテナンス、スペアパーツ、修理
処分費用: 粉塵処理、排水処理
資本コストが高くても運用経費が低いシステムは、安価な初期購入よりも長期的な価値が高い可能性があります。
段階的なシステムの評価と選択
フェーズ 1: 施設の評価
すべての粉塵発生箇所、稼働スケジュール、生産量、環境条件を文書化する包括的な施設監査から始めます。発生した粉塵をサンプル採取し、粒度分布、含水率、特性などを分析します。現在の問題、ダウンタイムイベント、およびメンテナンスの負担について、運用およびメンテナンスのスタッフにインタビューします。現在の環境コンプライアンス状況と違反を文書化します。
フェーズ 2: 仕様の開発
評価データに基づいて、以下を含む詳細な仕様を作成します。
必要な収集効率 (一般産業では通常 99%、機密性の高い用途ではさらに高くなります)
必要な空気流量 (立方フィート/分または同等のメートル単位)
システム全体の最大許容圧力降下
フィルターの予想寿命 (交換までの時間)
満たすべき出口空気品質基準
機器の設置面積と高さの制限
騒音レベルの制限
既存システムとの統合要件
フェーズ 3: ソリューションの評価
資格のあるシステムプロバイダーに詳細な提案を依頼してください。技術的なパフォーマンス、同様のアプリケーションでの実証済みの実績、機器の保証、サービスとサポートの能力、総所有コストの計算を考慮して各オプションを評価します。同様の業界の既存顧客とのリファレンスチェックにより、貴重な検証が得られます。
フェーズ 4: 設置と試運転
適切な設置によって、実際のシステムのパフォーマンスが決まります。重要な要素には、ダクトの正しいサイズと配線、適切なフィルター ハウジング シール、正確な制御システムの校正、生産稼働前の徹底的なテストが含まれます。システム障害の多くは、機器の欠陥ではなく、インストールのショートカットや不適切な試運転手順が原因で発生します。
フェーズ 5: 運用と最適化
適切に設計されたシステムであっても、継続的な最適化が必要です。圧力降下、排出レベル、フィルターの寿命、メンテナンス要件などのパフォーマンス指標を監視します。実際のパフォーマンスデータに基づいて動作パラメータを調整します。多くの施設は、運用の改善を通じてエネルギー消費を削減したり、フィルターの寿命を延ばしたりする方法を発見しています。
主要なパフォーマンス指標を理解する
専門的な評価 ダストフィルター システムでは、重要なパフォーマンス指標を理解する必要があります。
収集効率
捕集効率は、空気の流れから除去された粉塵粒子の割合を測定します。 99.9% の効率は、未処理の空気を通過する粒子がわずか 0.1% であることを意味します。効率の高いシステムはコストが高くなりますが、優れた環境パフォーマンスと作業者の保護を実現します。必要な効率は、粉塵の種類、危険レベル、規制要件によって異なります。
圧力損失
圧力損失は、フィルター媒体によって生成される空気の流れに対する抵抗を測定します。フィルタにゴミが蓄積すると、圧力損失が増加します。過度の圧力降下により、ファンの動作がより激しくなり、より多くの電力が消費されます。収集システムは通常、圧力降下が最大閾値に達するまで動作するように設計されており、その後、フィルターの洗浄または交換が行われます。圧力損失を理解することは、メンテナンスのスケジュールとエネルギー消費を最適化するのに役立ちます。
空気流量能力
1 分あたりの立方フィート (CFM) または 1 時間あたりの立方メートル (CMH) で測定される空気流量により、システムが処理できる粉塵の多い空気の量が決まります。容量は、動作範囲全体にわたって施設の要件に一致する必要があります。システムが小さすぎると必要な収集を維持できず、大きすぎるシステムはエネルギーを浪費します。
フィルターメディアの寿命
フィルタの寿命は、動作時間または年数で測定され、フィルタ要素が交換が必要になるまでにどれだけ長く動作できるかを示します。寿命は粉塵濃度、水分含有量、使用温度によって異なります。特殊なコーティングが施された高品質のフィルター媒体は、多くの場合、寿命が長くなり、交換頻度が減り、材料コストの上昇が正当化されます。
完全な集塵システムの必須コンポーネント
プロフェッショナル 防塵システム 連携して動作する複数の統合コンポーネントで構成されます。
エアインテークとダクト
適切に設計されたダクト構造により、過度の圧力降下を生じることなく、粉塵を捕捉するための適切な空気速度が確保されます。捕集フードは、粉塵を発生箇所から取り除くために、正しい位置とサイズにする必要があります。ダクトの直径、ルーティング角度、接続ポイントはすべてシステムのパフォーマンスに影響します。漏れのない接続は、漏洩放出を防止し、システム効率を維持するために不可欠です。
微粒子収集チャンバー
メインの収集チャンバー ハウジングには、フィルター媒体 (バッグまたはカートリッジ) または収集プレートが含まれています。チャンバーの設計は、粒子の滞留時間、乱流、および捕集性能に影響を与えます。適切なチャンバー容積により速度が低下し、粒子が沈降することが可能になります。適切に設計されたチャンバーは、大きな粒子がフィルター媒体に到達する前に分離し、フィルターの寿命を延ばします。
ファンとモーター
強力なファンがシステム内に空気を引き込み、フィルターやダクトからの抵抗を克服します。ファンを選択するには、ブレードの設計と速度を収集する特定の粉塵に適合させる必要があります。モーターのサイジングは、フィルターに塵が蓄積するため、ファンの負荷が増加するため、負荷が変動することを考慮しています。可変周波数ドライブによりファン速度を調整できるため、低需要期間のエネルギー消費が削減されます。
フィルター掃除機構
自動洗浄システムは、動作中に適度な圧力降下を維持します。パルス ジェット システムは、フィルター媒体を通して圧縮空気を噴射し、蓄積した粉塵を取り除きます。リバースエアシステムは空気の流れの方向を逆にしてフィルターを洗浄します。一部のシステムでは機械式シェーカーを使用します。洗浄機構は、フィルター媒体を損傷することなく効果的に動作する必要があります。
粉塵排出システム
収集された粉塵は、収集ホッパーから廃棄または回収まで安全に運ばれなければなりません。回転式エアロックは、システムのシールを維持しながら排出を制御します。搬送ラインは、ブリッジやケーキングを起こすことなく粉塵の流れに対応する必要があります。可燃性粉塵に対しては防爆設備が必要となる場合があります。
制御と監視
最新のシステムには、圧力降下、温度、振動を監視するセンサーが含まれています。自動制御によりフィルターのクリーニングが開始され、ファンの速度が調整され、メンテナンスの必要性がオペレーターに警告されます。施設管理システムとの統合により、リアルタイムのパフォーマンスの可視性と最適化のための履歴データが提供されます。
インストールのベストプラクティスと考慮事項
設計されたシステムのパフォーマンスを実現するには、適切な設置が重要です。インストールに関する主な考慮事項は次のとおりです。
基礎と構造サポート: 重い機器には適切な構造サポートが必要です。防振により、機器の振動が建物構造に伝わるのを防ぎます。
電源: 適切な安全切断スイッチと緊急停止システムを備えた適切な電気容量。
圧縮空気供給: パルス ジェット システムの場合、フィルターを確実に洗浄するには、清潔で乾燥した圧縮空気が不可欠です。
ダクト工事の設置: 収集チャンバーに向かう適切な傾斜 (最小 1:12) により、水平走行での粉塵の沈降を防ぎます。しっかりした接続により漏れがなくなります。
シーリングとダンパー: アクセス ドアはバイパスを防ぐために完全に密閉されている必要があります。ダンパーは複数の収集ゾーンにわたる空気の分配を制御します。
安全システム: 可燃性粉塵の取り扱いには、防爆ベント、不活性ガス注入システム、または抑制システムが必要になる場合があります。
オペレーターのトレーニング: スタッフはシステムの操作、メンテナンス要件、緊急時の手順を理解する必要があります。
運用とメンテナンスのベストプラクティス
定期的なメンテナンスの要件
予防保守は機器の寿命を延ばし、性能を維持します。重要なメンテナンス作業には次のものが含まれます。
フィルターエレメントの検査と交換をスケジュール通りに行う
フィルターハウジングのシールの検査と交換
圧縮空気ラインの清掃と乾燥機のメンテナンス
ファンベアリングの注油と点検
モーターの検査と電気接続の検証
ダストホッパーの点検と清掃
制御システムのテストとセンサーの校正
パフォーマンスの監視
ベースラインのパフォーマンス指標を確立し、変化を監視します。圧力降下の傾向、フィルターの寿命データ、出口空気の質を定期的に監視することは、問題が深刻になる前に性能の低下を特定するのに役立ちます。新たに発生した問題の多くは、システム障害が発生する前に、メンテナンス スケジュールや運用パラメータを調整することで修正できます。
粉塵の処理と回収
一部の産業では、収集された粉塵はリサイクルまたは二次処理に価値があります。バグハウス システムからの乾燥粉塵は回収され、多くの用途で再利用できます。湿式回収スラッジは、廃棄する前に水処理が必要です。塵埃処理のオプションとコストを理解することは、長期的なシステムの経済性を考える上で重要です。
新興テクノロジーと将来のトレンド
集塵業界は、パフォーマンスと持続可能性を向上させる新技術により進化し続けています。
高度なフィルターメディア
ナノファイバー技術により非常に微細なフィルター媒体が生成され、より高い効率とより長い耐用年数が可能になります。疎水性および疎油性コーティングにより、湿った粉塵や油性の粉塵に対する性能が向上します。フィルター表面の自動洗浄により、メンテナンスの必要性が軽減され、エレメントの寿命が延長されます。
インテリジェント監視システム
IoT 対応センサーは、システム パフォーマンスをリアルタイムで継続的に監視します。人工知能アルゴリズムがパフォーマンス データを分析して、障害が発生する前にメンテナンスの必要性を予測し、メンテナンスのスケジュールを最適化し、計画外のダウンタイムを削減します。
エネルギー効率の最適化
可変周波数ドライブとスマート制御により、部分負荷動作時のエネルギー消費が削減されます。最新のシステムの中には、インテリジェントなファン速度管理により、従来の固定速度設計と比較してエネルギー消費を 30 ～ 50% 削減するものもあります。
実稼働システムとの統合
最新の施設では、集塵と全体的な生産制御システムの統合が進んでおり、複数のシステムの調整された管理と施設全体のパフォーマンスの最適化が可能になっています。
よくある質問
Q1: 集塵システムのフィルターエレメントはどれくらいの頻度で交換する必要がありますか?
フィルターの交換頻度は、粉塵濃度、ろ材の品質、運転スケジュールによって異なります。一般的な交換間隔は 6 か月から 3 年です。高度なコーティングを施した高品質のフィルター媒体は、より長い耐用年数を実現し、交換頻度と長期的なコストを削減します。圧力降下を監視します。設計上の最大閾値に達すると、フィルターの交換が必要になります。
Q2: 集塵システムは99.99%の捕集効率を達成できますか?
はい、ただし重要な資格が必要です。高度なフィルター媒体を備えた最新の高効率カートリッジコレクターとバグハウスシステムは、理想的な条件下で 99.9% ～ 99.99% の効率を達成できます。ただし、この効率を達成するには、慎重なシステム設計、適切な設置、優れたメンテナンス、および設計パラメータ内での運用が必要です。実際の性能は、粉塵の特性、動作条件、メンテナンス方法によって異なります。
Q3: 集塵システムの総所有コストはいくらですか?
総コストには、設備投資 (機器、設置、ダクト工事) と運用コスト (電気、フィルター交換、メンテナンス) および廃棄コストが含まれます。 10 年間にわたって、特に大規模システムの場合、通常、運用コストは資本コストを超えます。資本コストが高くても運用経費が低いシステムは、多くの場合、より優れた長期的価値をもたらします。専門的なコスト分析では、これらすべての要素を考慮する必要があります。
Q4: 1 つの集塵システムで微粉と粗粒子の両方を処理できますか?
一般に、単一システムは混合粉塵タイプを処理できますが、最適化された単一ストリーム システムと比較するとパフォーマンスが低下する可能性があります。粉塵の流れが混合すると、フィルターの選択、メンテナンスのスケジュール設定、および清掃サイクルのタイミングが複雑になります。多くの施設では、ダストの流れごとに最適化された個別のシステムを使用することで、単一の妥協設計よりも優れた全体的なパフォーマンスが得られます。
Q5: 私の施設に集塵装置のアップグレードが必要かどうかはどうすればわかりますか?
いくつかの指標は、アップグレードが正当化される可能性があることを示唆しています。たとえば、空気品質基準の維持が困難である、フィルターの目詰まりが頻繁に発生する、機器のメンテナンス費用が高い、従業員の健康への懸念、規制遵守の問題、エネルギー消費量が大きいなどです。専門的な施設監査により、改善の機会が特定され、潜在的な利点が定量化されます。
Q6: 可燃性粉塵の取り扱いにはどのような安全機能が必要ですか?
可燃性粉塵の取り扱いには複数の安全システムが必要です。爆燃による圧力を安全に解放するための爆発逃がしベント、発火源を防ぐための火花検出および抑制システム、収集チャンバー内の酸素を置換するための不活性ガス注入、および静電気の継続的な監視です。機器は適切に接地する必要があります。粉塵の危険性分析により、どの特定の安全措置が運用に適用されるかが決定されます。
Q7: 季節の温度変化によってシステムのパフォーマンスはどのように変化しますか?
温度は、特にシステムが屋外または暖房のない施設で動作する場合、フィルター媒体の性能に影響を与えます。冷気が空気密度を増加させるため、モーター出力がそれに応じて増加しない限り、ファンの能力が低下します。暖かい空気は逆効果です。湿度が高いと、特定のフィルター媒体やほこりの粘着性に影響を与える可能性があります。システム設計は、設置場所の季節変動を考慮する必要があります。
結論: 施設にとって正しい選択をする
適切な集塵システムを選択するには、技術的、運用的、経済的な複数の要素のバランスをとる必要があります。すべてのアプリケーションに対して最適に動作する単一のシステムはありません。適切な選択は、特定の施設要件の体系的な評価、粉塵特性の慎重な分析、予算制約の現実的な評価、および経験豊富な専門家による専門的な指導から生まれます。
粉塵の発生箇所、量、特性を文書化した徹底的な施設評価から始めます。規制要件、作業者の安全基準、生産の信頼性のニーズに基づいて詳細な技術仕様を開発します。優良なシステムプロバイダーに提案を依頼し、初期コストだけでなく総合的に評価してください。同様のアプリケーションで既存のインストールを参照して、主張されているパフォーマンスを検証します。
最低コストのシステムが長期的に最高の価値を提供することはほとんどないことに注意してください。高品質のコンポーネント、優れた設置方法、包括的なサポート関係を備えた適切に設計された機器に投資すると、通常、信頼性の向上、耐用年数の延長、運用コストの削減、および優れた環境パフォーマンスが実現します。
集塵システムは、作業者の安全、法規制への準拠、および運用の信頼性に対する多大な投資を意味します。時間をかけて正しい選択をすれば、施設は今後何年にもわたって、よりきれいな空気、より安全な作業環境、そしてコスト効率の高い運用を享受できるでしょう。
