ダスト フィルター カートリッジ テクノロジー: 産業用途での効率と寿命を最大化
管理者による
ダスト フィルター カートリッジは、現代の産業用集塵システムの中心部分を表します。これらの一見単純な円筒形のコンポーネントは、気流から微粒子状物質を分離するという重要なタスクを実行し、多くの場合、施設が環境コンプライアンスを達成し、労働者の健康を保護し、コスト効率よく運営できるかどうかを決定します。しかし、そのシンプルな外観の背後には、高度な材料科学、精密なエンジニアリング、そして濾過性能の限界を前進させ続ける進化するテクノロジーが隠されています。
フィルター媒体の分子構造から高度なコーティング システムに至るまで、カートリッジ テクノロジーを理解することで、施設管理者やエンジニアは、システムの選択、メンテナンスの実践、および環境上の成果を向上させながらコストを削減する最適化戦略について情報に基づいた意思決定を行うことができます。
フィルター カートリッジの基本とアーキテクチャを理解する

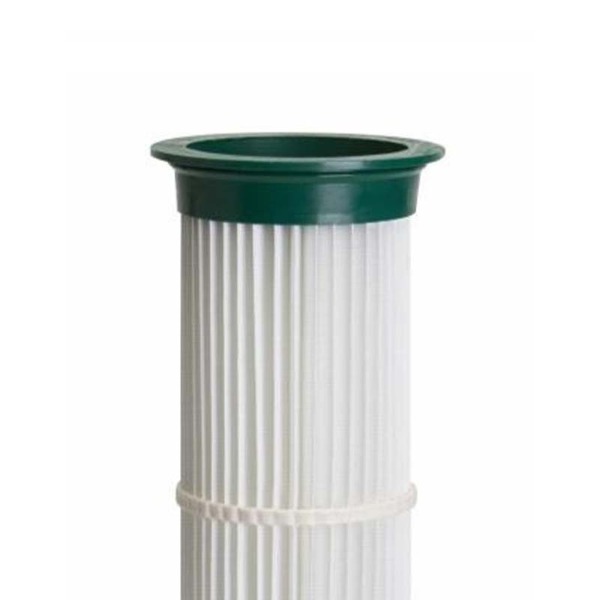

A ダストフィルターカートリッジ ろ過要素を作成するために結合された加工材料の複数の層で構成されます。フラット パネル フィルターや従来のバッグ フィルターとは異なり、カートリッジはプリーツ構造を特徴としており、粒子を捕捉するための有効表面積を倍増します。
カートリッジの構造と設計
プリーツのデザインは、カートリッジを他のタイプのフィルターと区別する決定的な特徴です。垂直プリーツ (通常、カートリッジあたり 20 ～ 40) が上から下まで続き、波形の表面を形成し、粒子を捕捉できる領域を劇的に増加させます。直径約 10 インチ、高さ 22 インチの単一カートリッジで、300 ～ 500 平方フィートの濾過表面積を提供できます。これは、はるかに小さい設置面積で複数のフラット パネル フィルターに相当します。
階層構造には次のものが含まれます。
インナーサポートスリーブ: 圧力差による崩壊を防ぐ強固な構造
一次濾材: 粒子状物質を捕捉する主層
二次層: 濾過面を追加して効率と寿命を向上
上下のエンドキャップ: フィルター媒体周囲のバイパスを防止するシール要素
接着剤システム: 媒体の浸透性を維持しながら層を結合します
プリーツデザインがどのようにパフォーマンスを向上させるか
プリーツ状の構成により、フラット フィルターに比べていくつかの性能上の利点が得られます。同様の寸法のフラット パネルと比較して表面積を 5 ～ 10 倍増やすことにより、プリーツ カートリッジは面速度 (フィルター表面を横切る空気速度) を下げることができ、圧力降下が減少し、捕集効率が向上します。圧力損失が低いということは、同じ空気の流れを実現するためにシステム ファンに必要な電力が少なくなり、エネルギー消費が直接削減されることを意味します。
設置面積がコンパクトであることも大きな利点です。あ カートリッジ集塵機 プリーツエレメントを含むシステムは、同等の空気流量を実現するバッグハウスシステムよりも占有床面積が大幅に少なくなります。このスペース効率により、利用可能なエリアが限られた施設での普及が促進されています。
フィルターメディアの材料: 科学と選択
カートリッジ技術における革新のほとんどは、実際に塵粒子を捕捉する素材であるフィルター媒体自体で行われます。メディア素材が異なれば、さまざまな用途に適した独特の性能特性が得られます。
ガラス繊維メディア
ガラス繊維は元のカートリッジ フィルター媒体であり、現在でも一般的な用途で一般的です。ガラス繊維メディアは、ランダムに配向したガラス繊維を樹脂で結合して構成されており、優れた耐薬品性、高温耐性 (最大 260°C)、およびコスト効率が優れています。ただし、ガラス繊維には適度な粉塵放出特性があり、特定の化学環境ではアルカリの攻撃を受ける可能性があります。
温度範囲: 連続最高260℃
耐薬品性: ほとんどの酸に適しています。アルカリ暴露に限定される
ダストケーキの放出: 中程度。清掃中に多少の埃が再混入する可能性があります
費用: 低から中程度
代表的な用途: 鋳造、金属加工、一般産業粉塵
ポリエステルメディア
ポリエステル繊維はガラス繊維に比べて粉塵放出特性が向上し、フィルター清掃時に必要な力を軽減します。この穏やかな洗浄により、フィルター媒体の疲労が軽減され、耐用年数が延長されます。ポリエステルはガラス繊維よりも湿気を処理しますが、最大温度耐性は低くなります。
温度範囲: 連続150℃まで
耐薬品性: ほとんどの酸とアルカリに適しています。強力な酸化剤に限定
ダストケーキの放出: 素晴らしい。パルスイベント中に非常に簡単に掃除できます
費用: 中等度
代表的な用途: 製薬工場、食品加工工場、セメント工場
PTFE コーティングされたメディア
ポリテトラフルオロエチレン (PTFE) は、フィルター媒体の表面に薄いコーティングとして塗布される合成フルオロポリマーです。 PTFE コーティングにより、ダストケーキの放出が大幅に向上します。積極的な洗浄を必要とせずに、実質的にダストがフィルター表面から滑り落ちます。この技術は、特に困難な粉塵に対して、カートリッジ フィルターの性能に革命をもたらしました。
粉塵放出: 例外的です。粉塵の種類を問わず付着力が最小限
温度互換性: メディアに依存します (ベースメディアに応じて通常 150 ～ 260°C)
耐湿性: 優れた疎水性により吸湿を防止
費用: 高い。コーティングされていないメディアに比べて大幅なプレミアム
代表的な用途: 粘着性の粉塵、湿式プロセス、高周波洗浄の必要性
ナノファイバーメディア
最先端のナノファイバー技術は、非常に細い合成繊維 (多くの場合直径 1 マイクロメートル未満) を使用して、超高密度のフィルター表面を作成します。これらの媒体は 99.95 ～ 99.99% の捕集効率を達成し、0.3 ミクロンもの小さな粒子を捕捉します。ナノファイバー媒体は優れた除塵性も示し、フィルターの掃除頻度を大幅に削減できます。
収集効率: 0.3 ミクロンほどの小さな粒子に対して 99.95 ～ 99.99%
粉塵放出: 優れた;最小限の洗浄力が必要
フィルター寿命: 従来メディアと比較して30～50％延長
費用: プレミアム価格設定。最もコストの高いメディアオプション
代表的な用途: 製薬、エレクトロニクス、超クリーン環境
高度なコーティングシステムと表面処理
ベースのメディア繊維を超えて、表面コーティングと処理はフィルターの性能に劇的な影響を与えます。これらの微視的に薄い層は、塵がフィルター表面と相互作用する方法を変化させます。
PTFEコーティング技術
PTFE（テフロン）コーティングにより表面は滑りやすく、粉塵が付着しにくくなっています。コーティングはエレクトロスプレーまたはその他の精密な方法で塗布され、通常は厚さ 20 ～ 50 ミクロンの均一な層が作成されます。 PTFE 表面は本質的に疎水性で、湿気をはじき、湿気に関連した粉塵の固着を防ぎます。
PTFE コーティングの利点は次のとおりです。
粉塵放出の大幅な改善: ケーキ洗浄力が50～70%低下
掃除頻度の減少: パルスクリーニングは攻撃性を低くすることができ、メディアの寿命を延ばします。
湿気の取り扱い: 湿気の多い環境や湿式プロセス環境でも優れた性能を発揮
粘着性粉塵性能: コーティングされていないメディアを盲目にするチョコレート、鉱物、接着剤を扱います
フィルターの寿命延長： コーティングされていないメディアと比較して耐用年数が 30 ～ 50% 長い
疎油性 (撥油性) コーティング
疎油性コーティングは油や脂質をはじき、油を含んだ粉塵の固着やフィルターの目詰まりを防ぎます。これらのコーティングは、金属加工液のエアロゾルが金属粉塵と結合して粘り強いダストケーキを生成する機械加工作業において特に価値があります。疎油性コーティングは、ベースメディアに塵粒子が付着しても効果を維持します。
静電塗装
一部のカートリッジは、粒子の捕捉を強化するために静電気を帯びたファイバー技術を使用しています。電荷が微粒子を引き寄せ、サブミクロン粒子の捕集効率が向上します。フィルターの寿命にわたって静電荷が徐々に消散しても静電気効果は維持されるため、長期的に効果的な強化となります。
抗菌表面処理
製薬、食品加工、クリーンルーム用途では、微生物の増殖を抑制する表面処理により、フィルターに細菌や真菌が定着するのを防ぎます。これらの処理は微生物を排除するものではありませんが、微生物の増殖を遅らせ、微生物汚染により交換が必要になるまでの許容可能なフィルターの寿命を延ばします。
自動洗浄表面
新しい疎水性ナノテクスチャー表面は、蓮の葉の特徴を模倣し、最小限の洗浄力で湿気と微粒子の両方を落とす超疎水効果を生み出します。これらの高度な表面により、洗浄エネルギー要件を削減しながら、フィルターの寿命をさらに延長することが期待できます。
主要なパフォーマンス特性を理解する
収集効率
捕集効率は、フィルターに入る粒子の何パーセントが捕捉されるかを測定します。 99.5% の効率を持つカートリッジは、入ってくる粒子の 0.5% を通過させます。この一見わずかな割合は、大量のアプリケーションでは重要になる可能性があります。
効率は粒子サイズによって異なりますが、ほとんどのカートリッジは非常に細かい粒子 (1 マイクロメートル未満) を捕捉する効率が低くなります。効率はフィルタの寿命中にも変化します。通常、フィルタ表面に塵が蓄積して追加の濾過層が形成されると、効率は増加します。最終的には、蓄積した塵の塊が非常に厚くなり、空気がフィルタを通過せずにフィルタの周囲を通過し始めます。
圧力損失
圧力損失は、フィルター媒体によって生じる空気の流れに対する抵抗です。きれいなフィルターでの初期圧力降下は、媒体の構造と空気の面速度に応じて、通常、水柱で 2 ～ 5 インチです。粉塵が蓄積すると、洗浄が行われるまで圧力損失が直線的に増加します。最大許容圧力降下 (通常は水柱 6 ～ 8 インチ) により、自動洗浄サイクルが開始されます。
圧力損失を理解することは、システムのエネルギー効率にとって非常に重要です。圧力損失が 2 インチ増加すると、ファンの消費電力が約 15 ～ 20% 増加します。圧力降下が過度になる前にフィルタを定期的に交換することは、運用コストに直接影響する重要なメンテナンス規則です。
空気流量能力
空気流量は、1 分あたりの立方フィート (CFM) または 1 時間あたりの立方メートル (CMH) で測定され、カートリッジが処理できる粉塵を含んだ空気の量を示します。空気流量は、フィルター面積、媒体の透過性、および許容可能な圧力降下によって異なります。これらの要因に応じて、1 つのカートリッジで通常 300 ～ 1,200 CFM を処理します。
システムのサイジングは、すべての放出ポイントの同時動作に加えて、将来の拡張に対する安全マージンを考慮する必要があります。システムのサイズが小さすぎると、粉塵捕捉に必要な空気速度を維持できず、逃散的な排出や不十分な収集が発生します。
温度対応能力
最大連続動作温度はメディアの種類とコーティングによって異なります。ガラス繊維と高温ポリエステルは 250 ～ 260°C に耐えますが、標準のポリエステルは 150°C に制限されています。 PTFE コーティングはベース媒体の温度制限を変更しませんが、その制限内で優れたパフォーマンスを提供します。ナノファイバー媒体の温度性能は、ベースファイバーの組成によって異なります。
連続定格を超える短時間の温度変動は許容できますが (定格温度を 5 ～ 10 分間上回ると永久的な損傷が生じることはほとんどありません)、高温での継続的な動作は急速な劣化を引き起こします。鋳造工場や製鉄所などの高温用途では、温度管理が重要になります。
カートリッジフィルターの寿命に影響を与える要因
粉塵の濃度と種類
粉塵濃度が高いとフィルターの能力がより早く消耗し、より頻繁な交換が必要になります。細かいゴミは、粗いゴミよりもメディアに詰まりやすくなります。粘着性のある粉塵が付着すると、より積極的な洗浄が必要となり、フィルターの有効寿命が短くなります。湿気を吸収した吸湿性粉塵が固着してフィルターが目詰まりする可能性があります。粉塵の特性を理解することで、現実的なフィルター寿命の予測が可能になります。
動作条件
設計能力での連続運転により、予測可能なフィルター寿命が得られます。部分負荷運転では、粉塵負荷率を減らすことでフィルターの寿命を延ばすことができます。起動と停止のサイクルが頻繁に行われると、起動時の圧力スパイクにより寿命が短くなる可能性があります。温度の安定性によりフィルターの寿命が向上します。温度の変動によりメディアの収縮と膨張が引き起こされ、繊維の疲労が加速します。
メンテナンスの実践
フィルターのクリーニングを積極的に行うと (過剰なパルス圧または周波数)、メディアのファイバーが疲労し、寿命が短くなります。ただし、クリーニングが不十分で圧力降下が過度に上昇すると、媒体が永久に詰まる可能性があります。適切な洗浄パラメータ（媒体に過剰なストレスを与えずに適度な圧力降下を維持するバランス）により、フィルターの寿命が最適化されます。
設置品質
エンドキャップの密閉性が低いと汚れた空気がバイパスされ、実際の媒体の消耗ではなく内部バイパスによってフィルターの有効寿命が短くなります。カートリッジの取り付けが不適切で、隙間が残ったり、エンドキャップが損傷したりすると、初日からシステムのパフォーマンスが損なわれます。
住環境
湿度が高いと、粉塵の固着やメディアの劣化が早まる可能性があります。極端な温度ではメディア繊維の応力が変動します。酸またはアルカリの蒸気を含む腐食性雰囲気は、媒体を化学的に攻撃します。収集機器を過酷な環境条件から保護することで、コンポーネントの寿命が大幅に延長されます。
カートリッジのパフォーマンスとメンテナンスの最適化
フィルターの掃除方法
最も一般的なカートリッジ洗浄方法であるパルス ジェット洗浄では、逆に高圧の圧縮空気をフィルター媒体に噴射します。この洗浄方法は効果的で信頼性があります。ただし、最適なパフォーマンスを得るには、脈圧と周波数を慎重に校正する必要があります。
脈圧: 通常は 80 ～ 100 PSI の圧縮空気。過剰な圧力 (120 PSI 以上) はメディアを損傷します
パルス持続時間: 50〜200ミリ秒。パルスが長いとクリーニングは改善されませんが、メディアのストレスが増加します
掃除頻度: 自動システムは圧力降下を測定し、事前に設定したしきい値に達すると洗浄をトリガーします (用途に応じて通常 2 ～ 24 時間ごと)
ソレノイドバルブタイミング: 正確なバルブ操作が重要です。磨耗したバルブや調整が不十分なバルブにより、不規則な洗浄パターンが発生します
監視と予知保全
最新のカートリッジ コレクターには、リアルタイム監視を提供する圧力降下センサーが含まれています。時間の経過に伴う圧力降下をプロットすると、フィルターの性能傾向が明らかになります。圧力損失が予想よりも速く増加する場合、これは潜在的な問題を示しています。
ダストバイパス： 急激な圧力上昇は、シールの故障またはカートリッジの不適切な装着を示している可能性があります
メディアの損傷: 破れたり穴が開いたりしたフィルター媒体は、急激な圧力上昇を示します。
湿気の蓄積: 湿った粉塵がメディアを詰まらせ、過剰な圧力上昇を引き起こす
クリーニング システムの故障: 洗浄が不十分な場合、圧力が徐々に上昇します
実際の圧力降下パフォーマンスを過去のベースラインと比較すると、システム障害が発生する前に新たな問題が明らかになり、プロアクティブなメンテナンスのスケジュール設定が可能になります。
圧縮空気の品質
パルス ジェット洗浄は、清潔で乾燥した圧縮空気に依存します。エアコンプレッサーからのオイルエアロゾルはフィルター媒体をコーティングし、洗浄効果を低下させます。寒い日に水蒸気が凝結し、湿った粉塵ケーキが形成されます。圧縮空気システムの高品質エアドライヤーとフィルターは、フィルターの寿命を延ばし、洗浄システムの故障を減らすために不可欠なメンテナンス投資です。
フィルターの寿命を経済的に延長
フィルターの交換頻度を減らすためのいくつかの戦略があります。
オーバーサイズ: より低い空気面速度で動作する大容量カートリッジを指定すると、圧力損失が減少し、寿命が 20 ～ 30% 延長されます。
前濾過: メインカートリッジに到達する前に粗大粒子を除去することで、高価なファインメディアカートリッジを保護します。
高品質のメディア: プレミアム PTFE コーティングまたはナノファイバー メディアは初期コストが高くなりますが、寿命が 30 ～ 50% 長くなり、優れた経済的価値を提供します。
環境管理: 収集ハウジング内の湿度と温度を管理することで、粉塵の固着の問題が軽減されます
適切な清掃: 最適化されたパルスパラメータにより、過度のストレスを与えることなくフィルター状態を維持します。
効率の低下と最適化についての理解
フィルターの寿命中に効率がどのように変化するか
クリーン カートリッジの効率は、フィルター媒体の固有の捕捉能力を反映しています。フィルターが動作すると、表面に塵が蓄積してダストケーキが形成され、実際に効率が向上します。蓄積された塵は追加の濾過ステージとして機能します。この効率向上は、粉塵濃度に応じて、一定期間、通常は数週間から数か月継続します。
ただし、ダストケーキの厚さが増加すると、効率はピークに達し、その後徐々に低下します。これは、蓄積されたケーキ全体にわたる高圧により、空気がダストを通過せずにダストの周囲を通過することが多くなるからです。最終的に、システムは最大許容圧力降下に達し、洗浄が開始されます。クリーニング サイクルでは、蓄積されたほこりのほとんどが除去され、効率が初期のクリーン フィルター値に向かって低下し、サイクルが繰り返されます。
貫入度と圧力損失の関係
粉塵が蓄積すると、最初は透過率 (未処理で通過する粒子の割合) が減少し、前述の効率が向上します。ただし、ケーキの厚さが増加し、バイパスが顕著になると、浸透は再び増加します。最低浸透（最高効率）点は、通常、最大許容圧力損失の 60 ～ 80% で発生します。
この関係には実際的な意味があります。たとえ個々のカートリッジが理論的にはより長く動作する可能性がある場合でも、最大圧力損失に達する前にフィルターを交換すると、フィルターのライフサイクル全体を通じてより高い平均効率が維持されます。
サブミクロン粒子の課題
サブミクロン粒子 (1 マイクロメートル未満) は捕捉が特に困難です。ほとんどのカートリッジは 99% の効率を宣伝していますが、この効率は収集メカニズム (衝突、遮断、拡散) が最も効果的に機能する 1 ～ 10 マイクロメートルの範囲の粒子に当てはまります。サブミクロン粒子の効率は 5 ～ 10% 低くなる可能性があります。
卓越したサブミクロン制御が必要なアプリケーション (医薬品製造、エレクトロニクス、超クリーン環境) では、高密度のファイバーネットワークを備えたナノファイバーメディアにより、サブミクロンの捕捉が大幅に向上します。
アプリケーション固有のカートリッジ選択戦略
高温用途
鋳造工場、製鉄所、および高温の化学プロセスでは、高温で粉塵が発生するため、熱に対して完全性を維持する媒体が必要です。定格 250 ～ 260°C の高温ポリエステルまたはガラス繊維媒体が必須です。 PTFE コーティングは、このような厳しい条件下でも優れた防塵性を発揮します。
断熱材または水冷吸気ダクトを使用して吸気温度を下げる温度管理により、高温フィルターの寿命が延びます。吸入空気を最高媒体温度よりわずかに低く冷却できるようにすることで、生産量の急増時の温度スパイクに対する動作マージンが得られます。
粘着性と吸湿性のある粉塵への課題
菓子製造におけるチョコレートダスト、木工加工におけるロジン、セラミック製造における鉱物粉塵はすべて課題を抱えています。粉塵は標準的なフィルター媒体に強く付着するため、媒体を損傷する強力な洗浄が必要です。優れた防塵特性を備えた PTFE コーティングまたは疎油性媒体は、これらの用途に優れています。
湿気を吸収する吸湿性粉塵の場合、吸気または加熱されたフィルターハウジングを事前に乾燥させることで、吸湿や固化を防ぎます。一部の施設では、結露に対処するために排水設備を備えたカートリッジを使用しています。
湿式プロセスおよび高湿度用途
湿式研削プロセスと高湿度環境では、標準メディアを詰まらせる湿気を含んだ粉塵が発生します。 PTFE コーティングされたメディアの疎水性特性により、水の吸収が防止されます。一部の施設では、湿式プロセスからの水滴キャリーオーバーを処理するために、湿気排出機能を備えたカートリッジコレクターを採用しています。
化学プロセスへの応用
一部の化学物質は特定のフィルター媒体を攻撃します。強酸にはポリエステルまたは PTFE でコーティングされた媒体が必要です。強アルカリはポリエステルを損傷する可能性があるため、ガラス繊維が必要です。化学的適合性評価により、媒体の選択が特定の化学的環境に適合することが保証されます。
食品および医薬品への応用
食品および医薬品製造における厳しい清浄度要件では、最高効率の媒体が求められます。超クリーン基準を満たすナノファイバー カートリッジは、これらの業界の標準です。抗菌コーティングは、製品を汚染したりフィルターの性能を損なう可能性のある生物の増殖を防ぎます。
総所有コストと経済分析
初期メディアコストと長期パフォーマンスの比較
プレミアム メディア (PTFE コーティングまたはナノファイバー) は、基本的なガラスファイバー メディアの 3 ～ 5 倍のコストがかかります。ただし、時間あたりのコストを分析すると、プレミアム メディアが優れた経済的価値を提供することがよくわかります。
| メディアの種類 | 単価 | 期待寿命 (時間) | 稼働時間あたりのコスト | クリーニングサイクル/年 |
|---|---|---|---|---|
| グラスファイバー | 100 | 2,000 | 0.05 | 4,380 |
| ポリエステル | 150 | 2,500 | 0.06 | 3,500 |
| PTFEコーティング | 350 | 3,500 | 0.10 | 2,000 |
| ナノファイバー | 500 | 4,500 | 0.11 | 1,500 |
この分析により、プレミアムメディアは材料のみの時間あたりのコストが高い一方で、洗浄システムのエネルギー、労働力、摩耗を考慮すると、寿命が延長され、洗浄頻度が減少するため、システムの総運用コストが削減されることが明らかになりました。
エネルギー消費の影響
汚れたフィルターは、圧力損失を克服するために高いファン出力を必要とし、適切に保守されたシステムよりも大幅に多くのエネルギーを消費します。 1 つのカートリッジが過剰な圧力降下で動作すると (交換の遅れにより)、システムの消費電力が 1 ～ 2 キロワット増加する可能性があります。継続的に稼働する施設では、これは年間数千ドルの不必要なエネルギーコストに相当します。
プレミアムメディアの二次的なメリット
圧縮空気の消費量の削減: 高級メディアを穏やかに洗浄するため、洗浄圧力が低くて済みます
メンテナンスの労力を軽減: 交換頻度が減り、労力が軽減されます
機器の摩耗の軽減: 圧力損失が低いため、ファンやベアリングにかかるストレスが軽減されます。
環境パフォーマンスの向上: 一貫した高効率によりクリーンな排気を実現
施設のダウンタイムの削減: フィルターの寿命が延びるため、メンテナンスの中断が少なくなります
適切な設置と取り扱い方法
インストール手順
カートリッジを適切に取り付けると、システムのパフォーマンスを損なうバイパスが防止されます。主な実践方法は次のとおりです。
エンドキャップを検査します。 取り付ける前に、エンドキャップが損傷しておらず、シールが損傷していないことを確認してください。
クリーンなハウジング: 取り付ける前にカートリッジハウジングから埃やゴミを取り除いてください。
正しい座り方: カートリッジが上下の接続部に隙間なく正しく装着されていることを確認します。
ガスケット検査： ガスケットが存在し、適切に配置され、損傷していないことを確認します。
保持金具: 締めすぎずにファスナーやクランプを適切に固定してください
システム圧力テスト: 取り付け後、システムが漏れなく圧力を保持していることを確認します。
安全な取り扱い
カートリッジは頑丈そうに見えても壊れやすいものです。乱暴に扱うと、内部サポートスリーブが損傷したり、メディアに微細な穴が開いたりする可能性があり、圧力テストで漏れが判明するまで検出されません。
カートリッジは慎重に扱ってください。落下や激しい衝撃を避けてください
損傷を防ぐため、保護梱包で輸送してください
設置前は吸湿を防ぐため、乾燥した環境に保管してください。
メディアやエンドキャップシールを損傷する可能性のある極端な温度から保護してください。
廃棄とリサイクル
使用済みのカートリッジには有害な粉塵が含まれている可能性があり、廃棄時に特別な取り扱いが必要になります。粉塵の廃棄については、該当する環境規制に従ってください。一部の工業地域には、フィルター カートリッジや汚染物質を受け入れる専門の有害廃棄物処理施設があります。適切に廃棄することで環境汚染を防ぎ、法規制を確実に遵守します。
一般的なカートリッジの問題のトラブルシューティング
圧力損失の急激な増加
圧力損失が過去のベースラインよりも速く上昇する場合は、次の潜在的な原因を調査してください。
粉塵発生の増加: 生産または原材料の変更により粉塵負荷が増加する可能性があります
ダストバイパス： シールの漏れやカートリッジの取り付けが不適切な場合、汚れた空気がバイパスされる可能性があります
メディアの損傷: 破れや穴あきにより、ほこりを溜めずに空気をバイパスできます。
不十分な清掃： 電磁弁の故障または圧縮空気の問題により効果的な洗浄が妨げられる
湿気の蓄積: 湿気や結露は粉塵の固着の原因となります
システムコンセントからの排出量
クリーンエア出口から出る目に見える塵は、フィルターの故障を示します。原因には次のようなものがあります。
エンドキャップシールの破損により直接バイパスが可能になる
メディアの穴や破れ
収集した塵埃と互換性のないメディア
過剰な面速度で動作する特大システム
フィルターの寿命が短い
カートリッジの交換が予想よりも頻繁に必要な場合:
粉塵特性がフィルターの設計仕様と一致していることを確認する
圧縮空気の品質（油、水の汚れ）をチェックします。
洗浄パラメータ（脈圧、周波数、タイミング）を監査します。
粉塵発生の変化に関する施設の検査
カートリッジの取り付け手順と装着状態を確認する
よくある質問
Q1: バグハウスフィルターとカートリッジコレクターの違いは何ですか?
カートリッジ フィルターはコンパクトな円筒形構成のプリーツ付き媒体を使用しますが、バグハウス フィルターは細長い布製バッグを使用します。カートリッジは優れたコンパクト性を備え、通常は同じ床面積で 5 ～ 10 倍の表面積を持ちます。一般に、カートリッジは圧力損失が低いため、効率が高く、運用コストが低くなります。バッグハウスは、非常に高気流の用途に適しており、システムの動作中に個別のバッグを交換できます。選択は、施設の制約とアプリケーションの要件によって異なります。
Q2: カートリッジフィルターの交換時期はどうすればわかりますか?
圧力降下の監視が主な指標です。システムの圧力降下がメーカー指定の最大値 (通常は水柱 6 ～ 8 インチ) に達すると、フィルターの交換が必要になります。一部の施設では、特に圧力降下の正確な測定が難しい用途では、圧力ベースではなく時間ベースの交換スケジュールを使用しています。システムのパフォーマンスが低下する前に、必ずフィルターを交換してください。
Q3: カートリッジはバッグよりも湿った粉塵を処理できますか?
本質的にそうではありませんが、優れた粉塵放出特性と PTFE コーティングの利用可能性を備えたカートリッジ構成により、カートリッジは困難な粉塵にさらに適しています。 PTFE コーティングされたカートリッジは、コーティングされていないメディアよりも湿気や粘着性のほこりにはるかに優れています。非常に湿った用途では、フィルターの種類に関係なく、湿式コレクターが必要になる場合があります。
Q4: ベーシック カートリッジ メディアとプレミアム カートリッジ メディアのコストの違いは何ですか?
基本的なグラスファイバー カートリッジの価格は約 100 個です。 PTFE コーティングされたカートリッジの価格は 3 ～ 4 倍、ナノファイバー カートリッジの価格は 4 ～ 5 倍になります。ただし、プレミアム メディアは耐用年数を 30 ～ 50% 延長し、圧力降下の低下によりエネルギー コストを削減します。多くの場合、初期コストは高くなりますが、プレミアム オプションは機器の耐用年数全体にわたってより経済的になります。
Q5: 温度はカートリッジの性能にどのような影響を与えますか?
各メディアの種類には最大連続温度定格があります。定格温度を超えて動作させると、ファイバーの劣化が促進され、フィルターの寿命が短くなります。定格を超える短時間の温度変動 (数分) によって永久的な損傷が生じることはほとんどありませんが、高温が続くと急速な故障が発生します。用途に合った温度定格の媒体を選択し、必要に応じてシステム設計を通じて吸気温度を管理します。
Q6: カートリッジフィルターは洗って再利用できますか?
標準的な工業用カートリッジは、洗浄して再利用できるように設計されていません。洗浄しようとすると、内部のサポート構造やシールが損傷する可能性があります。一部の特殊なカートリッジは洗える要素として設計されていますが、これらはその目的のために特別に設計されています。常にメーカーが承認した洗浄および交換手順を使用してください。
Q7: カートリッジの早期故障の原因は何ですか?
一般的な原因としては、バイパス漏れのある不適切な設置、パルス洗浄システムの圧縮空気の汚染、媒体の化学的性質と相容れない種類の粉塵への適用、媒体に損傷を与える過剰な洗浄圧力、過度の温度での動作、ダスト固化の原因となる吸湿、不適切な住宅環境管理などが挙げられます。これらの問題に対処すると、多くの場合、早期障害の問題が解決されます。
Q8: PTFE コーティングとナノファイバー メディアのどちらを選択すればよいですか?
高品質のベースメディアに適用された PTFE コーティングは、粘着性のほこり、湿気を多く含む用途、および高頻度の洗浄シナリオに最適です。ナノファイバーメディアは、最高の効率 (99.95%) が必要な場合、またはサブミクロンの粒子制御が重要な場合に優れています。選択は、特定の粉塵特性、効率要件、予算に応じて異なります。最高のパフォーマンス レベルが必要なアプリケーションについては、専門家にご相談ください。
結論: カートリッジフィルターの性能を最大化する
フィルター カートリッジ技術は進歩を続けており、産業施設にますます効果的な粉塵制御ソリューションを提供しています。メディアの材料、コーティング技術、性能特性の背後にある科学を理解することで、システムの選択と最適化について情報に基づいた意思決定が可能になります。
最も費用対効果の高いアプローチには、多くの場合、適切に設計されたシステムで優れたメンテナンス方法が実行される高品質のカートリッジに投資することが含まれます。プレミアム カートリッジは初期コストが高くなりますが、耐用年数が長く、運用コストが低く、効率が優れ、エネルギー消費が削減されるため、多くの場合、経済的な予算の代替品よりも総所有コストが向上します。
適切なインストール、監視、メンテナンスの実践は、メディアの選択と同様に重要です。最高級のカートリッジであっても、シールの故障、不適切な洗浄、または汚染された圧縮空気など、メンテナンスが不十分なシステムではパフォーマンスが低下します。規律あるメンテナンス プログラムを確立し、新たな問題に迅速に対処することで、濾過システムへの投資収益率が最大化されます。
