カスタム Pulse Jet プリーツ カートリッジ フィルターに投資の価値があるのはなぜですか?

パルスジェット洗浄で変わるフィルターの役割

パルス ジェット クリーニングは要求の厳しい操作モードです。圧縮空気の短いバーストがフィルターのクリーンな側に向けられ、プリーツが曲がり、汚れた側に蓄積したダストケーキが放出されます。このサイクルは 1 日に何百回も繰り返されます。したがって、濾材は濾過効率を維持しながら、繰り返しの機械的ストレスに耐える必要があります。

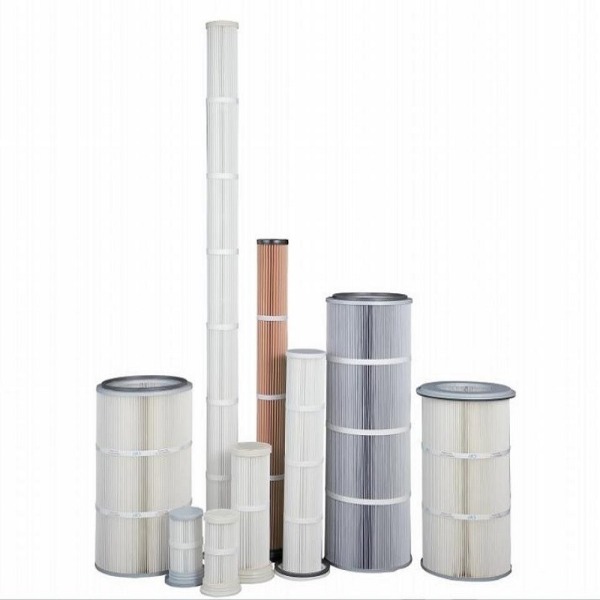

プリーツ付きカートリッジの形状は、大きな表面積をコンパクトな設置面積に収めることができるため、この環境に特に適しています。プリーツは、フラットバッグよりもパルスエネルギーを均一に分配するチャネルを作成し、剛性構造により内部ケージが不要になります。ケージを取り外すと、一般的な故障点、つまりバッグの生地が金属支持構造に擦れる部分で発生する摩耗が除去されます。

バッグとプリーツカートリッジの主な機械的違い

プリーツメディアは、同じハウジング容積で標準バッグの 4 ～ 6 倍の濾過面積を提供します。

ケージがないということは、早期故障の原因となる底部の磨耗やケージの腐食がないことを意味します。

パルスエネルギーは、柔軟な繊維チューブではなく、自立型プリーツパック全体に分散されます。

カートリッジのエンドキャップとフランジは、ハウジングを変更することなく、既存のチューブシートに適合するように機械加工できます。

カスタム ディメンションが贅沢品ではなく要件である理由

集塵機のハウジングが交換できることはほとんどありません。 1998 年にセメント工場に設置されたユニットには、現在のカタログ製品と一致しないボルト サークルを備えたチューブ シートが搭載されている場合があります。製薬施設では、特定の衛生仕上げを施したステンレス鋼ハウジングに適合するカートリッジが必要な場合があります。金属加工工場では、現場でカスタム製作された薄型コレクターに適合する短くて幅の広いカートリッジが必要になる場合があります。

標準カートリッジを非標準ハウジングに押し込むと、いくつかのことが起こります。シールが適切に固定されていないため、粉塵がフィルターを迂回してしまう可能性があります。カートリッジがパルス ジェット ベンチュリに正しくかみ合わず、洗浄効率が低下する可能性があります。利用可能な濾過面積がシステムに必要な面積よりも少ない場合があり、そのためファンの動作が激しくなり、圧力損失が上昇します。

カスタマイズが必要な重要なディメンション

メディアの選択: ファブリックを動作条件に適合させる

メディアはフィルター カートリッジの中心です。セメント窯では良好に機能するカートリッジでも、化学乾燥機ではすぐに機能しなくなる可能性があります。違いは、繊維の化学的性質、表面処理、メディアのプリーツや仕上げの方法にあります。

一般的なメディア タイプとその運用エンベロープ

メディアの選択には仕上がりも含まれます。焼き付け、カレンダー加工、または PTFE コーティングされた表面では、プリーツからのほこりの放出方法が変化します。粉塵が油性または吸湿性である用途では、メンブレンが必須となる場合があります。研磨用途では、より重いメディアまたは保護スクリムが必要になる場合があります。

カスタムプリーツで圧力損失とエネルギー使用を最適化する方法

差圧は、多くの場合 DP と略され、フィルターの性能とエネルギーコストを示す最も有用な指標です。 DP の各単位は、ファンが克服しなければならない抵抗を表します。一般的なパルスジェット集塵機では、ファンが電力消費の大部分を占めます。わずかなマージンで DP を削減するだけでも、1 年間の連続運用で目に見える節約を生み出すことができます。

カスタムプリーツは、いくつかの点で DP に影響を与えます。プリーツの深さ、プリーツの間隔、媒体の透過性によって、空気がカートリッジを通過しやすくなります。プリーツが少なすぎるカートリッジは、面速度と DP が高くなります。プリーツが多すぎるカートリッジでは、ダストが密集しすぎて、ブリッジや不完全なクリーニングが発生する可能性があります。

交換プロジェクトの現場データは、適切に指定されたカスタムプリーツカートリッジは、磨耗したバッグや不一致のカートリッジと比較して、動作 DP を 30 ～ 50% 削減できることを一貫して示しています。正確な数値は、粉塵の付着量、クリーニングサイクル、および選択したメディアによって異なります。

カスタム カートリッジが特定の問題を解決する業界

業界ごとに異なる課題が存在します。あるカートリッジでは正常に動作しても、別のカートリッジでは故障する可能性があります。次のセクションでは、一般的なアプリケーションと最も重要なカスタム機能について説明します。

セメントおよび鉱山ダストの収集

セメントダストは研磨性があり、アルカリ性です。しっかりと固まり、パルス洗浄中に放出されにくい傾向があります。この環境向けのカスタム カートリッジは、通常、焼き面を備えた重いポリエステル メディア、面速度を下げるための深いプリーツ、およびダスト入口​​からの摩耗に耐える堅牢なエンド キャップ設計を使用します。

化学処理と廃棄物焼却

化学プロセスでは、酸性または腐食性の粒子が生成されることがよくあります。 PPS メディアは、ポリエステルよりも加水分解や酸による攻撃に強いため、一般的に選択されます。廃棄物焼却では、微量の塩化水素と硫黄酸化物により濾材が急速に劣化する可能性があります。 PPS メディアと保護膜を備えたカスタム カートリッジを使用すると、耐用年数を大幅に延長できます。

食品および医薬品の製造

これらの業界では、濾過効率と洗浄性が最も重要です。ナノファイバーメディアは、標準メディアが通過する可能性のあるサブミクロンの粒子を捕捉します。カートリッジの構造は、バクテリアが潜む可能性のある隙間を避ける必要もあります。多くの場合、滑らかな移行と衛生的な仕上げを備えたカスタム エンド キャップが必要となります。

金属加工および溶接ヒュームの抽出

溶接ヒュームは細かくて粘着性があり、多くの場合金属酸化物が含まれています。標準カートリッジはすぐに切れてしまう可能性があります。 PTFE メンブレンとパルスリリース用に最適化されたプリーツ形状を備えたカスタム カートリッジにより、エアフローを維持し、交換間隔を延長できます。

過剰料金を支払わずにカスタム カートリッジを指定する方法

カスタムだからといって自動的に高価になるわけではありません。カスタム カートリッジのコストは、メディア、ハードウェア、ツール、注文数量によって決まります。多くの用途では、標準カートリッジに対する価格割増は控えめで、エネルギーと交換頻度の節約により差額はすぐに回収されます。

見積もりを依頼する前に収集すべき情報

既存のフィルターの寸法、またはチューブシートとハウジングの図面。

ピークを含む動作温度範囲。

粉塵の組成と濃度。

現在の差圧と洗浄サイクル。

圧縮空気の圧力とパルス幅。

必要な濾過効率または排出限界。

年間数量と希望納期。

この情報を提供することで、フィルターのメーカーは推測に頼ることなく、適切なメディア、プリーツの形状、ハードウェアを推奨できるようになります。また、コストのかかるミスのリスクも軽減されます。

良好なカートリッジと責任を区別する品質チェック

すべてのカスタム カートリッジが同じ標準に基づいて構築されているわけではありません。プリーツが適切に密閉されていない場合、プリーツ加工中にメディアが損傷している場合、またはエンド キャップが正しく接着されていない場合は、外見上は正常に見えるカートリッジでも、早期に故障する可能性があります。

主要な品質管理手順

メディアの穴、薄い部分、重量のばらつきを検査します。

仕様に対するプリーツ数とプリーツ深さの検証。

エンドキャップ結合の完全性テスト。

フランジやシールの寸法検査。

完成したカートリッジの通気性テスト。

輸送中にプリーツを保護する梱包。

これらの手順を文書化できるサプライヤーは、期待どおりに機能するカートリッジを提供する可能性が高くなります。大量注文をする前に、テストレポートまたはサンプルカートリッジを依頼してください。

置き換え互換性：既存装置の寿命を延長

多くの産業用集塵機は何十年も使用され続けています。 OEM メーカーがフィルターをサポートしなくなったり、交換部品が高価で到着が遅くなる可能性があります。カスタム カートリッジは、既存のハウジングに適合し、元の濾過性能と同等またはそれを超えるように設計できます。

このアプローチは、元のフィルターがバッグであり、オペレーターがプリーツ カートリッジにアップグレードしたい場合に特に価値があります。変換にはカスタム アダプターや新しいチューブ シートが必要になることがよくありますが、その結果、濾過面積が大きくなり、DP が低くなり、圧縮空気の消費量が少なくなるシステムが得られます。

バッグをカートリッジに交換する際に考慮すべき事項

カスタムフィルターを注文する際のよくある間違い

経験豊富なメンテナンス チームでも、カスタム カートリッジを指定する際に間違いを犯す可能性があります。最も一般的なエラーは技術的なものではなく、手順上のものです。

間違い 1: 古いフィルターだけを測定する

古いフィルターは整備中に歪んだ可能性があります。使用済みのカートリッジを測定すると誤差が生じる可能性があります。ハウジングとチューブシートを直接測定するか、元の機器の図面が入手可能な場合はそれを参照することをお勧めします。

間違い 2: ピーク温度を無視する

120℃で継続的に動作するフィルターは、プロセスの混乱中にわずかに 160℃まで上昇する可能性があります。連続温度のみに対応するメディアを選択した場合、ピーク時に故障する可能性があります。常に連続温度とピーク温度の両方を指定してください。

間違い 3: 価格のみに基づいてメディアを選択する

最も安価な媒体は、フィルターの寿命全体にわたって最も経済的であるとは限りません。メディアがすぐに見えなくなったり、早期に故障したりすると、寿命が長い高価なメディアよりも交換の人件費とダウンタイムのコストが高くなります。

間違い 4: 洗浄システムを見落とす

カスタム カートリッジは、既存のパルス ジェット システムで動作する必要があります。脈圧が低すぎる場合、またはベンチュリが不一致の場合、たとえ良く作られたカートリッジであっても適切に洗浄できません。クリーニング システムはカートリッジ仕様の一部として検討する必要があります。

カスタムフィルターのサプライヤーを評価する方法

サプライヤーは製品と同じくらい重要です。集塵システムを理解しているサプライヤーは、コストのかかるミスを回避するのに役立ちます。単にメディアをサイズに合わせてカットするだけのサプライヤーは、適合しても機能しないカートリッジを提供する可能性があります。

潜在的なサプライヤーに尋ねるべき質問

同様のアプリケーションのテストデータを提供していただけますか?

寸法を確認するプロセスは何ですか?

腐食性粉塵や高温粉塵に対する媒体の選択はどのように行っていますか?

同様の業界からの参考資料を提供していただけますか?

カスタム カートリッジの納期はどれくらいですか?

評価用のサンプルカートリッジは提供していますか?

これらの質問に明確に答え、ドキュメントを提供するサプライヤーは、成功するカスタム フィルターを提供する可能性が高くなります。

よくある質問

Q1: 既存のバッグハウスの寸法に合わせてカートリッジを製造できますか?

はい。カスタムカートリッジは、既存のハウジングとチューブシートの寸法に合わせて製造されます。管板、ハウジング内部、およびパルス ジェット ベンチュリの位置の図面または正確な測定値を提供します。カートリッジは、ハウジングを変更することなくフィットするように構築されます。

Q2: カスタムプリーツカートリッジフィルターの最小注文数量はいくらですか?

最小注文数量は、メディアの種類とハードウェアの複雑さによって異なります。多くのカスタム構成では、大規模な生産を実行する前に、小規模な試用注文を生産できます。要件をサプライヤーと話し合って、最も経済的なアプローチを決定してください。

Q3: パルス ジェット システムに適したメディアを選択するにはどうすればよいですか?

メディアの選択は、温度、粉塵の化学的性質、摩耗、湿気によって決まります。ポリエステルは、130 ℃までの一般的な粉塵に適しています。PPS は、酸性および 176 ℃までの高温に対応します。アラミドは、200 ℃までの高温用途に使用されます。PTFE メンブレンとナノファイバーのオプションにより、細かい粉塵や粘着性の粉塵の放出および捕捉効率が向上します。

Q4: カスタム カートリッジを使用すると、圧縮空気の消費量が削減されますか?

多くの場合、そうです。最適化されたプリーツ形状と適切な媒体を備えたプリーツ カートリッジは、より低い差圧を維持できます。これは、パルス ジェット システムがそれほど頻繁または長く噴射する必要がないことを意味します。正確な削減量は、アプリケーションと既存の洗浄システムの状態によって異なります。

Q5: カスタムカートリッジの注文を受け取るまでにどのくらい時間がかかりますか?

リードタイムは、メディアの在庫状況、ハードウェアの製造、注文数量によって異なります。一般的なカスタムオーダーでは、図面の承認から出荷までに数週間かかる場合があります。緊急の交換には、お急ぎオプションをご利用いただける場合があります。

Q6: カスタム カートリッジは既存の集塵機のバッグを置き換えることができますか?

はい、ただし変換には慎重な評価が必要です。ハウジングにはカートリッジを収容するのに十分なスペースが必要です。パルスジェットシステムの調整が必要な場合があります。ホッパーと粉塵の排出には改造が必要な場合があります。バッグからカートリッジへの変換に経験のあるサプライヤーがプロセスをガイドします。
