有毒な空気に別れを告げる: 産業環境向けの最高のヒューム抽出ソリューション

産業用空気の質は、現代の製造、冶金、重加工において依然として最も差し迫った課題の 1 つです。鋳造工場、製鉄所、化学施設、製油所の労働者は、日常的に有害な煙、粒子状物質、揮発性有機化合物にさらされています。これらの汚染物質を長期間吸入すると、呼吸器疾患、職業がん、生産性の低下につながります。幸いなことに、エンジニアリング制御は大幅に進化しました。最も効果的な対策の 1 つは、強力な対策の実施です。 ヒューム抽出システム (フェス)。

産業用大気汚染物質の隠れた危険性

特定のテクノロジーを掘り下げる前に、産業環境における「有毒な空気」とは何なのかを理解することが不可欠です。重工業は、微粒子状物質 (PM2.5 および PM10)、金属ヒューム (鉛、クロム、マンガン)、二酸化硫黄、窒素酸化物、一酸化炭素、および多環芳香族炭化水素を放出します。たとえば、高炉の出湯作業中、高温の溶鉄は酸化鉄、黒鉛、その他の微量元素を含む濃密なヒュームを放出します。適切な局所排気装置がなければ、これらの汚染物質は作業場全体に広がり、表面に沈着して作業者の肺に侵入します。

健康への影響は理論的なものではありません。慢性的に曝露すると、金属ヒューム熱、喘息様の症状、肺線維症、神経障害を引き起こす可能性があります。さらに、OSHA (労働安全衛生局) や EPA (環境保護庁) などの規制機関は、厳しい許容暴露限度 (PEL) を課しています。遵守しない場合は、高額の罰金、法的責任、および風評被害につながります。したがって、信頼性の高い捕獲および処理装置への投資は、倫理的義務であると同時にビジネス上の必要性でもあります。

最新のヒューム抽出システム (FES) の中心原理

適切に設計されたヒューム抽出システム (FES) は、発生源で捕捉し、ダクトを通って搬送し、汚染物質を濾過または処理して、きれいな空気を排出するという、シンプルかつ効果的な原理に基づいて動作します。汚染物質を希釈する一般的な換気とは異なり、発生源捕捉では、汚染物質が呼吸ゾーンに入る前に除去されます。主なコンポーネントは次のとおりです。

キャプチャーフード（密閉型、キャノピー型、サイドドラフト型）

適切な輸送速度を備えたダクトネットワーク

空気清浄装置（フィルター、スクラバー、電気集塵機）

適切な静圧を備えた空気移動ファン

煙突または再循環出口

これらの中で、おそらく最も重要なのはキャプチャ フードです。フードがヒュームの発生点で効率的に捕捉できない場合、下流の機器は効果がなくなります。ここで、産業用集塵フードと特殊な高炉ソリューションが決定的な役割を果たします。

産業用集塵フード：一般プロセス向けの多用途保護

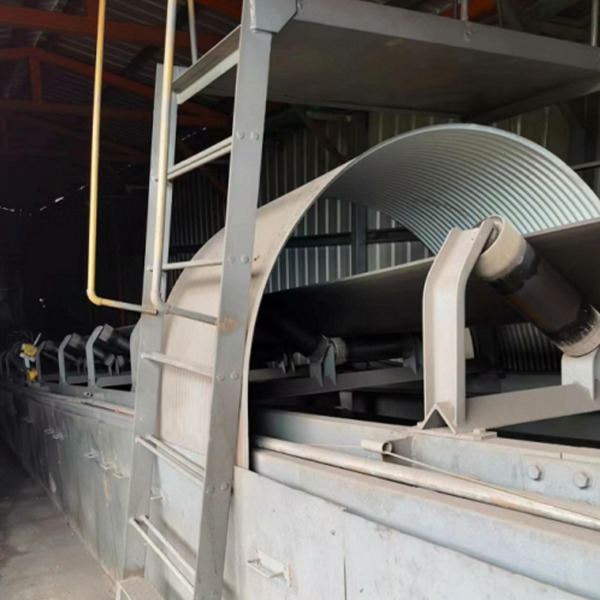

工業用集塵フードは、研削、切断、溶接、材料搬送、混合、包装などの幅広い用途向けに設計されています。それらの形状はプロセスに合わせて調整されます。たとえば、フランジ付きの円形フードは落下する材料の流れに適しており、スロット付きフードは長いコンベアの移送ポイントをカバーします。設計上の主な考慮事項には、吸引速度、フードの角度、吸引源からの距離が含まれます。

よくある間違いは、小さめのフードを使用したり、塵の発生点から遠すぎたりすることです。ほとんどの乾燥粉塵の推奨捕集速度は、発生時点で 0.5 ～ 2.5 m/s の範囲です。産業用集塵フードは、摩耗に対する堅牢性も求められます。重い粉塵負荷の場合は、交換可能な摩耗プレートを備えた裏地付きフードにより耐用年数が延長されます。さらに、モジュラー設計により、ダクト全体を分解せずに掃除にアクセスできます。

上の表は、完全に密閉された設計が外部フードよりも大幅に優れていることを示しています。これは、高炉出湯などの高温、高排出プロセスに特に関係します。

高炉出銑口捕捉フード: 極限条件に耐えるエンジニアリング

ヒューム制御システムにとって最も要求の厳しい用途の 1 つは、高炉の出銑口です。出湯中、1500℃を超える温度の溶鉄が炉からランナーに流れ込み、多量のヒュームが発生します。煙には、酸化鉄の細かい粒子、未燃の炭素、凝縮した金属蒸気が含まれています。従来のサイドドラフトフードは、突然のガスの噴出や大量の煙霧を封じ込めることができないため、多くの場合不適切です。

解決策は、特殊な高炉出銑口捕捉フードにあります。一般的な高性能設計は、出湯口とランナーの真上に位置する完全に密閉されたフードで構成されています。このフードには 3 つの重要な機能が組み込まれています。

内部吸引ポート ヒュームの移動経路に沿って戦略的に配置されます。これらのポートはフード内に負圧を生成し、煙を下方に引き寄せてオペレーターから遠ざけます。

上部には可動扉が付いています エンクロージャの。このドアはメンテナンスアクセスに不可欠です。出銑後、作業員は開栓機またはクレーガン（出銑口を密閉する装置）を検査する必要があります。可動ドアにより、フード全体を取り外すことなく、天井クレーンにアクセスしたり手動で検査したりすることができます。

断熱材 内面を裏打ちします。溶融鉄は予期せず飛散する可能性があるため、フードは 1500°C を超える金属やスラグとの直接接触に耐える必要があります。また、断熱材は外表面温度を 60°C 未満に下げ、近くの人を保護し、構造支持体への熱による損傷を防ぎます。

密閉型高炉出銑口捕捉フードの運用上の利点

このタイプの高炉出銑口捕捉フードは、適切に設置されている場合、次の 3 つの主要な作業中に発生する煙の少なくとも 95% を収集します。

通常のタッピング（ランナーへの鉄の流し込み）

出銑口を開ける（ドリリングまたは酸素ランシング）

出銑口の閉塞（泥・粘土の注入）

大規模な噴出や突然のガス圧力放出の際でも、密閉されたフードが一時的なリザーバーとして機能します。煙は作業場に流入せず、ボンネット内に閉じ込められたままになります。この封じ込め機能により、大気質基準に違反する危険な逃散放出が防止されます。

もう 1 つの利点は、鋳造床エリアの熱放射が減少することです。従来のオープンフードではかなりの放射熱が逃げ、周囲温度が不快で危険なレベルまで上昇します。断熱されたエンクロージャは、ヒュームを捕捉するだけでなく、放射熱も遮断し、作業者の快適性を向上させ、熱ストレス事故を軽減します。

耐久性と安全性の側面

極限の環境を考慮すると、材料の選択が最も重要です。ヒュームと接触する内側のシェルには通常、ステンレス鋼または高温合金が使用され、断熱層にはセラミックファイバーまたは耐火ブランケットが使用される場合があります。最も外側の殻は、短時間触れても十分な温度を保ちます (ただし、注意標識を付けることをお勧めします)。

可動ドアの機構は特に注目に値します。熱膨張による詰まりがなく、スムーズにスライドまたはヒンジが作動する必要があります。ガススプリングまたはカウンターウェイトが操作を補助します。さらに、ドアにはシールストリップが含まれており、閉じたときに吸入効率を維持します。開口機やマッドガンの検査はこの上部ドアを通して行われるため、ボンネットの狭いスペースに入る必要がありません。この設計は、キャプチャ パフォーマンスとメンテナンスの実用性の両方を考慮しています。

高炉フードを完全なヒューム抽出システム (FES) に統合

高炉出銑口捕捉フードは単独では機能しません。これは、より大型のヒューム抽出システム (FES) のコンポーネントの 1 つです。フードの下流では、ダクト設備で高温ガスを処理する必要があります。一般的なシーケンスには次のものが含まれます。

スパークアレスタ または沈降チャンバー – フィルターを保護するために大きな白熱粒子を除去します。

焼入れ部 (オプション) – 布製フィルターの場合、ガスを 200 ～ 300°C から 120°C 未満まで冷却します。

一次集塵機 – 粗大粒子用のサイクロンまたはマルチサイクロン。

最終フィルター – 微粒子用の PTFE 膜を備えたカートリッジまたはバッグハウス。

誘引送風機 – フード、ダクト、フィルター全体の静圧損失に合わせたサイズになっています。

高炉からのヒュームには粘着性のあるサブミクロンの粒子が含まれているため、フィルター ユニットではパルス ジェット洗浄がよく使用されます。システムの制御ロジックは出銑スケジュールと連動する場合があります。出銑穴ドリルが作動すると、必要な捕捉速度を維持するためにファンが増加します。

廃ガス処理: 微粒子除去を超えて

粒子は最も目に見える汚染物質ですが、多くの工業プロセスでは、二酸化硫黄 (SO2)、塩化水素 (HCl)、アンモニア (NH3)、揮発性有機化合物 (VOC) などのガス状汚染物質が放出されます。これらを除去するには、単なるろ過を超えた排ガス処理技術が必要です。

廃ガス処理は通常、ガス状汚染物質を中和または良性物質に変換する一連の化学的または生物学的プロセスを指します。一般的な方法には次のようなものがあります。

ウェットスクラブ – ガス流は液体 (水またはアルカリ/酸性溶液) を通過します。たとえば、苛性溶液を充填したベッドスクラバーは SO2 と HCl を吸収します。

吸着 – 活性炭またはゼオライト床が VOC と水銀蒸気を捕捉します。使用済みのメディアは再生または廃棄できます。

熱酸化または接触酸化 – 可燃物の場合、高温 (700 ～ 1000°C) により VOC が CO₂ と水に分解されます。触媒バージョンは低温で動作します。

選択的接触還元 (SCR) – 触媒上でアンモニアと反応させて窒素酸化物 (NOx) を除去します。

統合システムでは、多くの場合、微粒子管理の後に排ガス処理が行われます。理由は簡単です。粒子が吸着床を詰まらせたり、触媒表面を汚したりするからです。したがって、適切な順序で配置すると、最初に高効率の工業用集塵フードを備えたヒューム抽出システム (FES) が使用され、次に、洗浄されたもののガス状の流れがスクラバーまたは吸着装置に送られます。

排出源に応じた廃ガス処理のマッチング

業界が異なれば、必要な排ガス処理構成も異なります。高炉を備えた製鉄所の場合、主なガス状汚染物質は一酸化炭素 (通常は燃え尽きる) と少量の SO2 です。ただし、工場が焼結ラインやペレット化ラインも稼働している場合は、ダイオキシンやフランが存在する可能性があり、活性炭の注入が必要になります。モノマーを処理する化学プラントでは、再生熱酸化装置 (RTO) を必要とする VOC が生成されます。

よくある間違いの 1 つは、流量と濃度の変動を理解せずに排ガス処理を設計することです。有能な解決策には、異常状態に備えたバッファタンクまたはバイパスラインが含まれます。さらに、連続排出監視システム (CEMS) は、試薬供給速度 (酸性ガス洗浄用の石灰スラリーなど) を調整するためのリアルタイム データを提供します。

フードの設計と排ガス処理の相乗効果

捕集効率の高い高炉出銑口捕集フードは、外気による希釈を防ぐため、処理が必要な総ガス量を削減します。ガス体積が小さくなると、ダクト直径が小さくなり、ファンの馬力が低くなり、排ガス処理装置がよりコンパクトになります。逆に、フードに漏れがあったり、位置が適切でなかったりすると、大量の「偽空気」（発生源を迂回するきれいな空気）が吸い込まれ、システムのサイズが不必要に膨張します。

したがって、エンジニアがヒューム抽出システム (FES) を指定する場合は、フードから始める必要があります。上で説明した密閉型、断熱型、可動ドアの設計は、高炉のゴールドスタンダードです。他のプロセスにも同様の原則が適用されます。つまり、発生源を可能な限り密閉し、必要に応じて断熱材を使用し、メンテナンスのためにアクセス ドアを提供します。

メンテナンスとオペレーターの安全を考慮した設計

産業用ヒューム制御で繰り返される失敗の 1 つは、メンテナンスへのアクセスの無視です。多くのシステムは最初の 6 か月間は正常に動作しますが、その後、フードの詰まり、ダクトからの漏れ、フィルターの目詰まりなどにより、パフォーマンスが低下します。高炉出銑口キャプチャ フードの可動ドアは優れた設計の例であり、オペレータはヒューム抽出システム (FES) を停止したりフードを分解したりすることなく、出銑口機械を検査できます。同様に、産業用集塵フードには、ヒンジ付きアクセス パネルまたはクイック リリース クランプが付いている必要があります。

定期的なメンテナンス活動には次のものが含まれます。

フード内部に蓄積した塵埃を除去します (真空または圧縮空気を使用)。

断熱材に亀裂や剥離がないか検査します。

吸引ポートの完全性を確認します – ポートがスラグや凝固した鉄によって詰まってはいけません。

ドアシールの空気漏れをテストします。

予防保守スケジュールと保守要員のトレーニングを組み合わせることで、ヒューム抽出システム (FES) が設計された捕集効率を何年にもわたって維持できるようになります。

適切な機器の選択: 比較概要

次の表では、アプリケーションの重大度、効率、相対コストに基づいてさまざまな抽出ソリューションを比較しています。これらは一般的な傾向であることに注意してください。実際のパフォーマンスは適切なエンジニアリングに依存します。

高炉用途の場合、高性能高炉の出銑口捕捉フードとバグハウス (微粒子用)、および場合によってはスクラバー (SO₂ が規制されている場合) を組み合わせると、最良の結果が得られます。

工場管理者向けの実践的な実装手順

アップグレードまたは新規設置を検討している施設の場合は、次の手順をお勧めします。

排出量の特徴付け – 各発生源を特定し、ヒュームの量、温度、粒子サイズ、ガス組成を測定します。

目標捕捉効率を設定する – 規制上の制限と社内の健康目標に基づいています。

フードの種類を選択してください – 蛇口などの高温源の場合は、可動ドアを備えた密閉型の断熱設計を選択してください。その他の工程には、業務に応じた工業用集塵フードをご用意します。

ダクトとファンシステムの設計 – 沈殿を防止する搬送速度を確保します (重い粉塵の場合は通常 15 ～ 20 m/s)。

微粒子制御の選択 – バグハウスまたはカートリッジコレクター。

必要に応じて排ガス処理を追加する – ガス状汚染物質の場合。

監視と制御をインストールする – 圧力降下、ファンの状態、排出量の測定値。

列車の運転士と保守員 – メンテナンス時以外は可動ドアを閉めておくことの重要性を強調します。

よくある誤解の解決

神話: 「密閉型フードは過熱して故障します。」
事実: 適切な断熱と内部空気の流れ (吸引) により、フードは材料の制限内に留まります。空気の移動は輻射熱を運び去ります。

神話: 「小規模プラントにとって廃ガス処理は費用が高すぎます。」
事実: モジュール式スクラバーや再生可能な吸着器など、拡張可能なソリューションが存在します。違反によるコスト（罰金、訴訟、健康保険請求）は、治療への投資を超えることがよくあります。

神話: 「工業用集塵フードなんてどれも同じですよ。」
事実: フードの形状、配置、空気速度が効率を決定します。 5,000 ドルのフードは、正しく設計されていれば、50,000 ドルのフードよりも優れた性能を発揮します。

結論

産業環境における有毒な空気は、生産コストとして避けられないものではありません。これは実証済みのエンジニアリング ソリューションの問題です。一般プロセス用の工業用集塵フードと高温用途用の特殊な高炉出銑口捕捉フードを組み込んだ、適切に設計されたヒューム抽出システム (FES) は、有害な排出物の 95% 以上を除去できます。適切な排ガス処理と組み合わせると、ガス状の汚染物質も排出前に中和されます。

高炉の出銑口捕獲フードの特別な設計は、完全に密閉されており、内部吸引ポート、メンテナンス用の可動式上部ドア、および溶鉄の飛散に耐える断熱材を備えており、思慮深いエンジニアリングが捕獲性能と運用の実用性の両方にどのように取り組んでいるかを示しています。このようなフードにより、噴火中であっても作業場の環境を汚染することなく煙が一時的に筐体内に保管されることが保証されます。

空気の質を優先する管理者は、従業員を保護するだけでなく、生産性を向上させ、ダウンタイムを削減し、法規制へのコンプライアンスを確保します。テクノロジーは成熟しており、経済性は良好で、道徳的側面は否定できません。換気フードごとに有毒な空気に別れを告げる時が来ました。

よくある質問

1. ヒューム抽出システム (FES) と一般換気の主な違いは何ですか?
ヒューム抽出システム (FES) は、汚染物質が拡散する前にその発生源から捕捉します。一方、一般換気は、空間全体にわたって汚染された空気を新鮮な空気で希釈します。ソースの捕捉ははるかに効率的であり、必要なエネルギー消費量は低くなります。

2. 高炉の出銑口捕捉フードは、極度の熱と溶鉄の飛沫にどのように対処しますか?
フードはセラミックファイバーや耐火ブランケットなどの断熱材で裏打ちされています。これらの材料は、溶融鉄 (>1500°C) との直接接触やスラグ浸食に耐え、外面温度を作業者にとって安全に保ちます。

3. 産業用集塵フードを既存のプロセスに後付けできますか?
はい。ほとんどのフードはモジュラー接続で設計されています。ただし、吸引速度とダクトのサイズが新しいフード仕様に適合していることを確認するには、適切な技術評価が必要です。多くの場合、改造により既存のシステムのパフォーマンスが向上します。

4. 微粒子濾過に加えて排ガス処理が必要になるのはどのような場合ですか?
排出ガスに二酸化硫黄、塩化水素、アンモニア、揮発性有機化合物などの有害ガスが含まれている場合、微粒子フィルターだけではそれらを除去することはできません。廃ガス処理 (スクラバー、吸着装置、酸化剤) を下流に追加する必要があります。

5. 高炉の出銑口捕獲フードの可動ドアにはどのようなメンテナンスが必要ですか?
ドアのシール、ヒンジ、カウンターバランス機構の定期検査。また、ドアフレームの周りにスラグが蓄積していないか確認してください。ドアは自由に開閉できる必要があります。ドア開口部付近の断熱材に損傷がある場合は、捕獲効率を維持するために直ちに修復する必要があります。
