産業用湿式スプレースクラバー: 重工業向けの効果的な湿式粉塵除去ソリューション
管理者による
工業用ウェットスプレースクラバー技術の理解
産業環境では、大気汚染制御のためのますます洗練されたソリューションが求められています。現在利用可能なテクノロジーの中で最も効果的なのは、 湿式集塵機 は世界中の重工業の基礎技術として立っています。これらのシステムは、製造施設が空気中の汚染物質や有害な排出物を管理する方法における根本的な変化を表しています。
ウェット スプレー スクラバーは、一見単純ですが非常に効果的な原理で動作します。つまり、水滴が粉塵粒子に接触して捕捉し、粉塵粒子を無害にして除去するというものです。この技術は数十年にわたって大幅に進化し、冶金事業、鉱山施設、化学プラント、発電所に不可欠なものとなっています。
機械的分離のみに依存する乾式収集方法とは異なり、湿式スクラビング システムは化学反応と物理的捕捉メカニズムを統合しています。この二重作用アプローチにより、幅広い粒子サイズと組成タイプにわたって優れた除去効率が保証されます。
ウェットスプレーシステムの基本動作原理
水ベースの粒子捕捉
湿式スクラバーの有効性を高める基本的なメカニズムには、水滴と浮遊粒子の密接な接触が含まれます。排ガスがスプレーゾーンを通過すると、数百万個の水滴が衝突点を形成し、そこで粉塵粒子がさまざまな物理的および化学的メカニズムによって付着します。
5ミクロンから数百ミクロンまでの粒子を効率的に捕集します。より小さな粒子は、ランダムな分子運動により粒子が水滴と衝突するブラウン運動効果の恩恵を受けます。より大きな粒子は慣性衝突に依存し、その勢いにより粒子はガス流から分離され、液滴表面に接触します。
化学的中和成分
多くの産業用途では、物理的な塵の除去以上のものが必要です。重工業では、酸性またはアルカリ性のガスが粉塵の排出に伴うことがよくあります。最新の湿式スクラビング システムには、大気中に放出される前にこれらのガスを中和する添加剤注入システムによる化学的スクラビング機能が組み込まれています。
たとえば、施設管理者はアルカリ性溶液を導入して酸性ガスを中和したり、その逆を行うことができます。この統合により、単純な集塵装置が、複雑な排出プロファイルを処理できる包括的な排ガス処理システムに変わります。
湿式スプレースクラバー設計の主な分類
産業用ウェット スプレー スクラバー システムには、いくつかの異なる設計カテゴリが含まれており、それぞれが特定の動作シナリオと排出特性に合わせて最適化されています。
スプレータワースクラバー

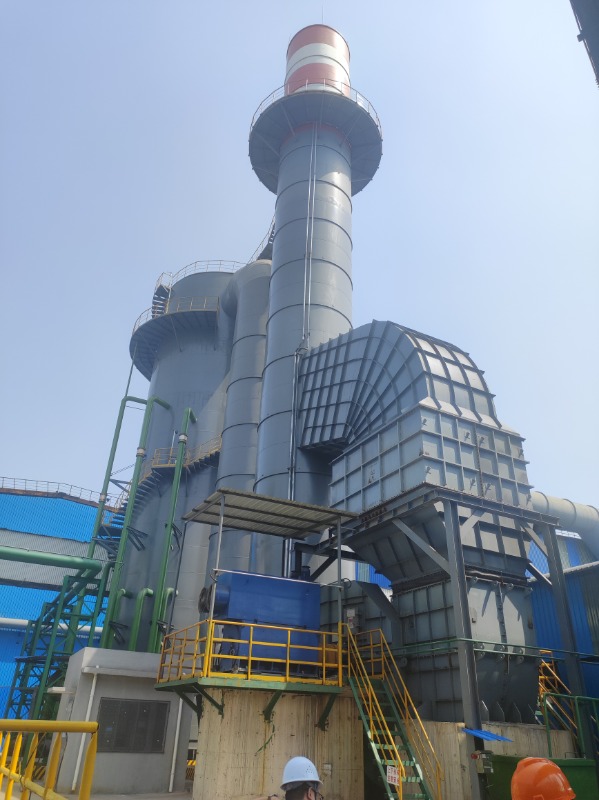

スプレータワーは、産業排ガス浄化湿式洗浄用途で最も一般的な構成です。これらの垂直容器には、異なる高さに配置された複数のスプレー ノズルが含まれています。汚染ガスは底部から侵入し、滝状の水噴霧ゾーンを通って上方に移動します。
逆流パターンにより、気相と液相間の接触時間が最大化され、収集効率が向上します。スプレー タワーは、中程度から高濃度の粉塵の処理に優れており、優れたガス冷却機能を提供します。
梱包済みベッドスクラバー
充填床設計では、スクラバー容器内にランダムまたは構造化充填媒体が組み込まれています。ガスはこのパッキン材を通過し、液体は下方に流れ、集中的な接触面が形成されます。パッキングにより、粒子捕捉に利用できる有効表面積が大幅に増加します。
これらのシステムは、特定の用途、特に長時間の接触時間を必要とする可溶性成分を含むガスを処理する場合、スプレータワーよりも高い除去効率を実現します。
ベンチュリスクラバー
ベンチュリ構成は、収束ダクトセクションを通じて汚染ガスを加速し、液滴による高速衝撃を生み出します。結果として生じる高エネルギー相互作用により、特に微粒子状物質の場合に優れた粒子捕捉が可能になります。
ただし、この積極的な設計アプローチにより圧力降下とエネルギー消費が増加するため、ベンチュリ システムは主に特に困難な粉塵除去シナリオに適しています。
効率の指標とパフォーマンスのベンチマーク
パフォーマンス指標を理解することで、施設管理者は特定の運用要件に適したシステムを選択できるようになります。
| スクラバータイプ | 除去効率 | 圧力損失 | 資本コスト |
|---|---|---|---|
| スプレータワー | 85-95% | 低い | 中等度 |
| 詰め込まれたベッド | 92-98% | 中等度 | 中等度 |
| ベンチュリ | 95-99% | 高 | 高er |
これらのオプションの中から選択するには、除去効率の要件と運用コストの制約のバランスをとる必要があります。ほとんどの施設では、環境規制を満たすために 95% 以上の除去効率が必要であり、厳しい用途では充填層とベンチュリ システムが推奨される選択肢として位置づけられています。
産業用途と実用例
冶金事業
鉄鋼および非鉄金属産業では、鉱石の加工、精錬、金属精錬の作業中に多量の粉塵負荷が発生します。冶金粉塵除去用の工業用排ガス湿式スクラバータワーは、オプションの機器ではなく、必須のインフラストラクチャになります。
金属施設では、包括的な湿式スクラビング システムを導入した後、作業者の安全性、機器の寿命、規制遵守が大幅に改善されたと報告しています。プロセスエリアの上流で適切に収集が行われると、粉塵関連の機器の腐食やメンテナンスの問題が大幅に減少します。
化学製造
化学プラントでは、粒子状物質とともに酸性または腐食性の蒸気が放出されることがよくあります。統合された 湿式集塵機 化学洗浄機能を備えたシステムは両方の課題に同時に対処し、全体的な排出制御効果を向上させます。
採掘と鉱物加工
採掘における粉砕、研削、マテリアルハンドリング作業では、大量の粉塵が発生します。冶金排気ガス湿式スプレースクラバー湿式集塵システムは、過剰な粉塵抑制水を必要とせずに、施設が材料をより効率的に処理できるようにしながら、鉱山労働者の呼吸器の健康を保護します。
発電設備
石炭火力およびバイオマス燃料の発電所は、湿式洗浄が重要な役割を果たす高度な排ガス処理システムに依存しています。これらの設備は、産業排ガス浄化湿式洗浄スクラバー技術が動作の信頼性を維持しながら環境性能基準を達成していることを実証しています。
代替技術に対する競争上の優位性
乾式回収システムとの比較
- 乾燥した機器の課題となる、粘着性、吸湿性、凝集しやすい粒子を処理します
- 同時に高温の排気ガスを冷却し、下流の機器のストレスを軽減します
- 液体架橋効果によりサブミクロン粒子をより効率的に捕捉
- 研磨ステージの下流側の設備が少なくて済みます
- 高速ドライシステムで一般的な粉塵の再飛来の問題を排除します
電気集塵機との比較
- 粒子の電気的特性に関係なく、一貫した性能を維持します
- 専門的なメンテナンスを必要とする複雑な電気システムを排除
- パフォーマンスを低下させることなく、突然の負荷スパイクに対処します
- 別個の装置を必要とせずに統合されたガス洗浄機能を提供します
- コロナ放電システムに伴うオゾン発生の懸念を回避
持続可能性の利点
- 適切な処理プロトコルが存在する場合、水ベースのシステムは環境への危険を最小限に抑えます。
- 捕集された物質は、特別な取り扱いを必要とする乾燥粉塵ではなく、スラリーとして管理可能になります。
- 多くの工業プロセスでは再循環スクラバー水を利用でき、全体的な消費量を削減できます。
- 回収された材料は、多くの場合、二次産業プロセスにおいて残存価値を有します。
最適なパフォーマンスを実現するための設計上の考慮事項
ガス流量と容器のサイズ
スクラバーの適切なサイズ設定は、信頼性の高いパフォーマンスの基礎となります。容器のサイズが小さすぎると過剰なガス速度が発生し、接触時間と収集効率が低下します。サイズが大きすぎる設計は、資本コストと運用コストを不必要に増加させます。設計エンジニアは、予想されるガス体積流量に基づいて容器の寸法を計算します。通常は、スクラバーのタイプと用途の厳しさに応じて、毎秒 4 ～ 8 フィートの進入速度を目標とします。
液体流量の最適化
水の供給速度は、液滴サイズの分布と接触強度に直接影響します。液体流量を増やすと収集効率が向上しますが、運用コストと廃水の発生が増加します。ほとんどの産業用途では、液体流量を 1000 立方フィート/分のガス流量あたり 5 ～ 15 ガロン/分で最適化し、リソース消費に対するパフォーマンスのバランスをとります。
再循環システムの設計
閉ループ再循環システムは、経済性を向上させながら水の消費を最小限に抑えます。清澄タンクは沈殿した固形物を除去し、スクラビング液のリサイクルを可能にします。これらのシステムでは、固体の蓄積を防ぎ、再循環サイクル中に粒子の懸濁状態を維持するための慎重な設計が必要です。
耐用年数を延ばすための材料の選択
スクラバーの内部は、腐食性の液体や研磨粒子に継続的にさらされています。高品質の建築材料は腐食や侵食に強く、機器の耐用年数を延長します。一般的な材料の選択には、特殊な合金、ガラス繊維強化複合材料、および特定の操作化学に基づいて選択された耐食性ポリマーが含まれます。
運用要件とメンテナンスプロトコル
定期的なモニタリング活動
湿式スクラバーの運転が成功するかどうかは、重要な性能指標を一貫して監視することにかかっています。施設のオペレーターは、スクラバー全体の差圧を追跡する必要があります。これにより、内部の汚れや詰まりの状態を早期に警告できます。差圧の上昇は収集効率の低下を示しており、迅速な調査が必要です。
液面監視により、収集効率を損なう乾燥状態を防ぎます。出口ガス温度の追跡により、熱交換性能と潜在的なシステムのスケーリング問題が明らかになります。化学洗浄システムの pH モニタリングにより、適切な中和条件が維持されることが保証されます。
定期的なメンテナンス作業
- スプレーノズルの詰まりや摩耗パターンを毎週検査します
- 液体再循環ポンプの性能とシールの完全性を毎月評価
- 四半期ごとの排水と清澄タンク底部の固形物の蓄積の検査
- 内部バッフルと梱包材の腐食や構造劣化の半年ごとの検査
- 重要な構造溶接部と留め具の年次専門的検査
一般的な問題のトラブルシューティング
ノズルの詰まりは、最も頻繁に発生する運用上の問題であり、通常は鉱物の沈殿や懸濁物質の沈降によって引き起こされます。プレろ過ステージを設置するか、自動洗浄ノズル設計を利用することで、この問題に効果的に対処できます。
過度の泡の発生は、界面活性剤の汚染または不適切な液体化学反応を示します。消泡添加剤は一時的な緩和をもたらしますが、液体処理の変更による消泡源の除去は長期的にはより効果的であることが証明されています。
早期の腐食は、材料が動作条件と適合しないことを示唆します。材料のアップグレードについて腐食の専門家に相談することで、致命的な故障を防ぐことができます。
ビジネスおよび運用上の利点
規制遵守の利点
産業排出を管理する環境規制は年々厳しくなっています。最新の湿式スクラビング システムは、必要な除去効率を上回っており、将来のより厳格な基準に対して緩衝するコンプライアンス マージンを提供します。高性能システムを備えた施設は、規制が強化された場合でも、高額な改修費用を回避できます。
労働者の健康と安全の改善
重工業では粉塵への曝露は慢性的な健康被害をもたらし、呼吸器疾患や労働者の生産性低下を引き起こす可能性があります。効果的な集塵により、職場の空気の質が劇的に改善され、従業員の健康状態が向上し、職業病の請求が減少します。
機器の保護と寿命
粉塵の侵入により下流側の機器の劣化が促進され、メンテナンスの頻度と設備交換コストが増加します。湿式スクラビングによる上流の粉塵除去により、装置の耐用年数が大幅に延長され、スクラバー システムへの投資にもかかわらず総運用コストが削減されます。
プロセス効率の向上
よりクリーンな動作環境により、他の方法では不可能と思われるプロセスの最適化が可能になります。粉塵汚れが減少すると、生産率が向上し、製品の品質が向上し、製造作業全体のエネルギー効率が向上します。
インストールと統合に関する考慮事項
空間要件とレイアウト計画
湿式スクラバーシステムは、容器の高さとメンテナンスアクセスのためにかなりの垂直クリアランスを必要とします。水平設置面積の必要性は、清澄タンクのサイズと再循環装置の配置によって異なります。ほとんどの施設では、補助システムやメンテナンス作業に対応するために、スクラバー自体の外に 15 ～ 20% の追加スペースを計画しています。
ユーティリティ統合のニーズ
スクラバー システムでは、再循環ポンプに信頼性の高い電力が必要で、通常はシステムのサイズに応じて 2 ～ 10 キロワットの範囲になります。給水接続は、一定の圧力で適切な量を供給する必要があります。排水システムには、メンテナンス時や緊急停止のシナリオ中に液体を排出するための容量が必要です。
ダクト設計とガス流管理
適切なダクト設計により、圧力損失を最小限に抑えながら、スクラバーへの、またはスクラバーからの効率的なガス輸送が保証されます。入口セクションには、スクラバー断面全体にわたる均一な速度分布を促進する回転翼と整流装置を組み込む必要があります。出口ダクトは、下流システムへの液体のキャリーオーバーを防ぐために慎重な構成を必要とします。
ミスト除去システム
湿式スクラバーは本質的に、大気中に漏れてはいけない液体エアロゾルを生成します。シェブロンバッフルまたはメッシュパッドを利用したミスト除去ステージは、これらの液滴を 98% 以上の効率で除去し、貴重な液体を回収しながら大気への放出を防ぎます。
新興技術と今後の展開
高度なノズル設計
次世代のスプレー ノズルは、より均一な液滴サイズ分布を生成し、収集効率を向上させ、必要な液体流量を削減します。一部の設計には、スクラバー容器内の接触パターンを最適化する方向制御が組み込まれており、操作入力の単位あたりのパフォーマンスが向上します。
スマート監視システム
IoT 対応スクラバー システムは、リアルタイムのパフォーマンス監視と予知保全機能を提供します。これらのシステムは、パフォーマンスの低下を引き起こす前に新たな問題を検出し、ダウンタイムを最小限に抑え、運用コストを最適化するプロアクティブなメンテナンスのスケジュール設定を可能にします。
ハイブリッド収集テクノロジー
湿式スクラビングと他の収集技術を統合することで、単一のアプローチに固有の制限に対処できます。湿式スクラバーと静電研磨ステージまたは高度なろ過を組み合わせることで、最も敏感な用途に必要な超高除去効率が実現します。
節水のイノベーション
高度な固体分離を備えた閉ループシステムにより、水の消費量を大幅に削減できます。一部の施設では、包括的な処理および再生プロトコルを通じて 95% の液体再循環率を達成し、環境への影響と運用コストを同時に最小限に抑えています。
適切なシステムを選択するための選択基準
産業要件の決定
機器の選択を成功させるには、特定の動作環境を包括的に特性評価することから始まります。この分析には、通常およびピーク条件でのガスの体積流量、粉塵の粒度分布、浮遊およびガス状汚染物質の化学組成、流入ガスの温度、および必要な出口排出基準が含まれる必要があります。
性能仕様の開発
動作パラメータを理解したら、性能仕様で、さまざまな粒子サイズ範囲、最大許容圧力降下、および特殊な化学洗浄要件に対する必要な除去効率を明確に定義する必要があります。これらの仕様はベンダー選択のガイドとなり、購入した機器が運用上のニーズに真に対応していることを確認します。
総所有コストの分析
システムを評価するには、資本購入価格以上のことを考慮する必要があります。電気、水の消費量、メンテナンスの人件費、交換部品などの運用コストは、システムの耐用年数全体にわたる初期の機器コストをはるかに超えてしまうことがよくあります。適切な分析では、光熱費と人件費の現実的なコスト予測を組み込んで、10 ～ 15 年の運用期間を考慮します。
スペースと統合の制約
多くの場合、物理的な設備の制限によって機器の選択が制限されます。垂直方向の高さの制限により、スプレータワーのオプションが排除され、コンパクトなパックベッド設計が好まれる可能性があります。床面積の利用可能性は、清澄タンクのサイズと再循環装置の配置に影響します。これらの制約を早期に特定することで、コストのかかる設備の変更を必要とする互換性のないシステムの選択を防ぐことができます。
よくある質問
Q1: 湿式スクラバーで効果的に捕集できる粒子サイズはどれくらいですか?
最新の湿式スクラビング システムは、約 0.5 ミクロンから数百ミクロンの範囲の粒子を効果的に捕集します。捕捉効率は粒子サイズによって異なり、通常、2 ミクロンを超える粒子の場合は 95% の除去が達成されます。 1 ミクロンより小さい粒子は捕捉効率が低くなりますが、それでも拡散とブラウン運動効果により大幅な除去を達成します。
Q2: 工業用湿式スクラバーシステムはどのくらいの水を消費しますか?
水の消費量は、システム設計と運用アプローチによって大きく異なります。ワンススルーシステムは、処理ガス 1000 立方フィートあたり 10 ～ 50 ガロンを消費する可能性があります。閉ループ再循環システムは消費量を劇的に削減し、適切に最適化された場合、使用する液体の量は 1000 立方フィートあたり 1 ～ 5 ガロンのみとなり、ほとんどの液体は廃棄前に複数回リサイクルされます。
Q3: 湿式スクラバーは高温の排気ガスにも対応できますか?
非常に高温の排気ガスを直接湿式洗浄することは、非効率的であり、急速な蒸発と装置の熱ストレスにより潜在的に危険であることが判明しています。ほとんどの用途では、湿式スクラバーと接触する前にガスを摂氏 50 ～ 80 度に冷却する熱交換器または急冷タワーが使用されます。この 2 段階のアプローチにより、優れた収集パフォーマンスを維持しながら機器を保護します。
Q4: 湿式スクラバー システムにはどのようなメンテナンスが必要ですか?
定期メンテナンスには、毎週のノズル検査、毎月のポンプ検査、四半期ごとの浄化タンクの排水が含まれます。内部コンポーネントについては半年に一度、構造の完全性については年に一度、より集中的な検査が行われます。システムの規模と運用の重大度に応じて、年間のメンテナンス要件の合計は通常 100 ～ 200 時間の労働時間を要します。
Q5: 湿式スクラバーは粘着性または粘着性の粉塵をどのように処理しますか?
乾式収集システムの課題となる粘着性粒子は、水湿潤特性により液滴への付着が強化される湿式スクラバーで非常に優れた性能を発揮します。液体媒体はドライシステムに問題を引き起こす再飛来を防ぎ、液体サンプ分離によりドライコレクターを詰まらせる粘着性物質を簡単に処理します。
Q6: 湿式スクラバー装置の一般的な寿命はどれくらいですか?
適切にメンテナンスされた湿式スクラバー システムは、通常 15 ～ 20 年間確実に動作します。適切にメンテナンスされた設備の中には、耐用年数が 25 年を超えるものもあります。主要な耐久性要因には、材料の品質、メンテナンスの一貫性、設計パラメータを超える積極的な運用体制の回避などが含まれます。
Q7: 既存の集塵システムに湿式スクラビング技術を組み込むことはできますか?
施設の構成によっては、改修の可能性が限られています。既存の乾式収集システムの上流に湿式スクラバーを設置することは、設置されている機器を完全に交換するよりも実用的であることがわかります。このハイブリッド アプローチは、既存のインフラストラクチャを活用しながら、湿式スクラバーのパフォーマンス上の利点を獲得します。
Q8: 環境規制は湿式スクラバー システムの要件にどのような影響を与えますか?
排出基準がますます厳しくなっているため、充填層やベンチュリ設計などのより高効率のシステムが選択されています。規制が強化される中、コンプライアンスマージンを確保するために、新しい設置のほとんどは 98% の除去効率を目標としています。施設は、将来の改修コストを最小限に抑えるために、現在の要件を超えるシステムを選択する必要があります。
