冶金コークス工場用コークス乾燥湿式粉塵除去システムの完全ガイド
管理者による
コークス乾燥作業における課題を理解する
コークスの乾燥は冶金工場やコークス工場では重要なプロセスですが、運用上の大きな課題を引き起こします。乾燥炉は、微量の硫黄化合物や酸性蒸気とともに、微粒子状物質を多く含む高温の排ガスを生成します。この複雑な廃棄物の流れは、プラントのオペレータにとって複数の問題を引き起こします。
従来の乾式濾過システムは、これらの条件に対処するのに苦労しています。高温はフィルター媒体を損傷する危険性があり、また排気の化学組成により機器の腐食が促進されます。多くの施設が環境規制の不遵守に直面しており、多額の費用がかかる閉鎖や規制上の罰金につながっています。機器のメンテナンスは頻繁かつ高価になり、全体的な生産効率と収益性に影響を与えます。
これらの課題には、高温、高粉塵負荷の産業環境向けに特別に設計された、より堅牢なソリューションが必要です。ここで、湿式スクラビング技術が現代の冶金作業に不可欠になります。
コークス乾燥湿式スクラバーシステムとは何ですか?
A コークス乾燥湿式スクラバー は、冶金およびコークスプラントのアプリケーション向けに特別に設計された統合環境制御システムです。このシステムは、集塵、温度低下、および事前の硫黄化合物の除去を単一の統合装置内で組み合わせています。
コアコンポーネントと構造

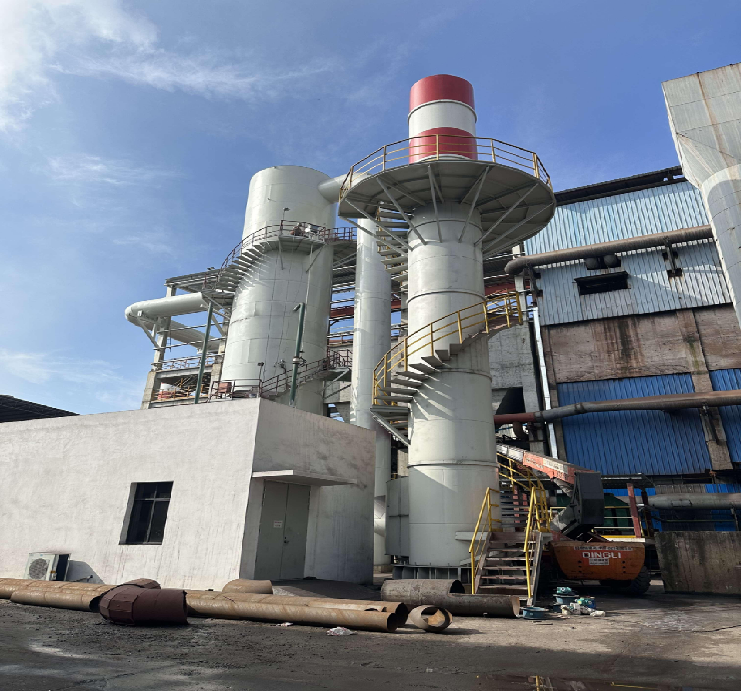

このシステムは、一次接触容器としての垂直鉄塔で構成されています。タワーの特徴:
一貫した液体分配のための多段内部スプレーヘッダー
メンテナンスアクセス用の安全プラットフォームを備えた螺旋点検階段
排ガス経路用の入口および出口配管システム
混入した水滴を分離するミスト除去チャンバー
クリーンなガスを排出する上部取り付けの排気筒
統合型循環水処理回収装置
これらのコンポーネントは完全な 1 パッケージ ソリューションとして連携して動作するため、現場での組み立てや既存の生産インフラストラクチャとの統合は最小限で済みます。
対象用途
このテクノロジーは特に次の用途に適しています。
コークス炉およびドラムドライヤーの排気処理
鉄鋼スラグ乾燥作業
冶金焼結炉の排ガス管理
同時に冷却が必要な高温工業用集塵
動作原理とプロセスフロー
どのようにして 湿式集塵機 この技術がコークス乾燥用途に優れている理由を説明するのに役立ちます。このプロセスには、包括的な大気質の改善を達成するために同時に機能する複数の統合段階が含まれます。
治療プロセス
ステージ 1: 摂取と接触 - コークス乾燥装置からの高温排ガスは、下部入口接続部を通ってスクラバータワーに流入します。ガス速度は、システム全体に過剰な圧力降下を生じさせることなく接触時間を最適化するために制御されます。
ステージ 2: 液体の霧化 - マルチレベルスプレーシステムは洗浄液をタワーチャンバー全体に分配します。スプレー パターンは、液滴と入ってくるガス流の間の接触表面積を最大化する高密度のミストを生成します。
ステージ 3: 粒子捕捉 - 粉塵粒子は水滴と衝突し、捕捉されます。高温ガスが低温のスクラビング液体と熱交換するため、温度低下が急速に起こります。湿式捕捉と蒸発冷却の組み合わせにより、このプロセスは乾式法と比較して非常に効率的になります。
ステージ 4: ミストの分離 - 処理されたガスはミスト除去セクションを通って上昇し、そこで遠心力と衝突によって同伴された水滴が除去されます。これにより、排出空気が環境要件と安全要件の両方を満たしていることが保証されます。
ステージ 5: 排気の排出 - 浄化され冷却されたガスは、温度と粒子濃度が大幅に低下して上部スタックから排出され、規制遵守のしきい値を満たします。
ステージ 6: 水のリサイクル - 粉塵を含んだ洗浄液は底部の収集サンプに排出され、そこで重力沈降により固体が分離されます。きれいな水は専用のポンプ システムを通じてスプレー ヘッダーに再循環され、沈殿したスラッジは定期的に除去されて適切に廃棄されます。
湿式スクラブが乾式ろ過より優れている理由
乾式バグフィルターは機械的な分離に依存しているため、高温コークス乾燥サービスでは重大な制限を受けます。フィルター媒体は特定の温度を超えると急速に劣化するため、定期的な交換が必要となり、生産の中断を引き起こします。さらに、乾燥フィルターはガスを冷却したり、酸性蒸気成分を除去したりすることができません。
湿式スクラブはこれらの制約を排除します。水は冷却のための固有の熱容量を提供し、フィルター媒体の劣化を防ぎ、酸性硫黄化合物を化学的に中和します。この技術は、稼働後数日以内に機械フィルターを破壊してしまうような極端な温度に対処します。
冶金事業における主な利点
優れた高温能力
コークスの乾燥では、しばしば摂氏 200 度を超える排ガスが発生します。この温度環境では、機械的濾過システムは数時間以内に破壊されます。湿式スクラバー技術はこの範囲全体で確実に動作し、構造の完全性を維持しながらガスを安全な排出温度まで冷却します。設備投資を熱劣化による損傷から保護します。
多機能の統合
単一のユニットが、粒子捕集、排気冷却、酸性ガスの予備中和という 3 つの重要な機能を同時に実行します。これにより、個別の集塵機、冷却塔、化学処理システムが不要になり、設備投資と床面積の要件が大幅に削減されます。
堅牢な産業構造
大口径の垂直タワー設計は、過酷なプロセス条件に耐えます。オプションの耐食性ライニングを備えたスチール構造は、酸性硫黄化合物と高速ガス流に対応します。統合されたメンテナンス プラットフォームと螺旋階段により、検査と修理作業のための安全なアクセスが提供され、ダウンタイムとサービス コストが削減されます。実質的な物理構造は、熱および圧力サイクル応力下でも変形に耐えます。
カスタマイズ可能な設計の柔軟性
システム容量、内部構成、および材料の選択は、特定のプラント要件に適応します。処理量は、小型の補助乾燥機から大型の一次キルン排気システムまで多岐にわたります。材料仕様には、腐食性評価と予算パラメーターに基づいて、ステンレス鋼、ゴムライニング炭素鋼、または特殊なコーティングを組み込むことができます。顧客は汎用機器ではなく、設計されたソリューションを受け取ります。
安定した環境コンプライアンス
複雑な制御ロジックや頻繁な媒体交換を行わなくても、出口の粉塵濃度は常に規制の閾値を満たします。このシステムは、生産率や燃料の品質が変動してもコンプライアンスを維持し、ペナルティのリスクや運用上の不確実性を排除します。
技術比較: 湿式スクラビングと乾式ろ過
| 基準 | ウェットスクラバー | ドライバッグフィルター |
|---|---|---|
| 温度耐性 | 最大260℃ | 130℃まで |
| メディアの交換頻度 | 最小限（なし） | 12 ～ 24 か月ごと |
| 酸性ガスの除去 | あり（添加物あり） | いいえ |
| 統合された冷却 | はい | いいえ |
| 動作の信頼性 | 高 (稼働率 90%) | 中程度 (70-80%) |
| 水の使用量 | 中程度（リサイクル） | いいえne |
| 年間運営コスト | 下位 (5-7K) | より高い (15-20K) |
この比較は、湿式スクラビング技術が、高温、高粉塵負荷条件が標準的な動作パラメータである冶金用途に対して優れた性能を提供することを示しています。
選択と設計パラメータ
システムのサイジングに関する重要な情報
適切な機器を選択するには、特定の動作条件を総合的に評価する必要があります。エンジニアが正確な提案を作成し、満足のいくパフォーマンスを保証するには、次のデータが必要です。
排気ガスの体積流量 (立方メートル/時または CFM で測定)
入口ガス温度範囲と予想される変動
入口での粉塵濃度 (立方メートルあたりのグラムまたは立方フィートあたりの粒子)
ダストの粒度分布と組成分析
化合物（硫黄酸化物、硫化水素）の存在と濃度
設置可能な設置面積と高さのクリアランス
水質の特徴と施設での利用状況
あなたの管轄区域に適用される環境排出基準
生産スケジュールと必要なシステム可用性の割合
ターンキー ソリューションのアプローチ
最新のサプライヤーは、調達プロセスの複雑さを排除する包括的な統合ソリューションを提供します。メインのスクラバー容器以外にも、以下のような完全なシステムが含まれます。
適切な拡張継手を備えた設計された入口および出口ダクト
産業用連続使用に耐える遠心循環ポンプ
液体を均一に分配する自動スプレーヘッダーノズル
汚泥回収・処理設備
温度と圧力を監視する電気制御システム
現場の状況に合わせて設計された構造サポートフレームワーク
完全な技術文書と操作マニュアル
試運転のサポートとスタッフのトレーニング
このパッケージ化されたアプローチにより、複数のベンダーからコンポーネントを組み立てる場合と比較して、調達、設置、継続的な管理が簡素化されます。
設置、運用、メンテナンスの必需品
サイトのインストール要件
導入が成功するかどうかは、インストール段階での適切な計画と実行にかかっています。設置場所は、充填されたタワーの重量 (容器のサイズに応じて通常は 5 ～ 15 トンの範囲) に対して適切な基礎容量を提供する必要があります。汚泥の処理や排水には適切な排水が不可欠です。機器が到着する前に、電力と給水のユーティリティ接続を確認する必要があります。
タワー構造の垂直方向の位置合わせは、バランスのとれた内部流量分布と最適なパフォーマンスにとって重要です。専門の設置チームは、精密機器を使用して、業界標準内の鉛直位置を検証します。適切に密閉されたダクト接続により、空気のバイパスが防止され、収集効率が維持されます。
毎日および毎週の操作
システムが稼働すると、最小限の実践的な管理が必要になります。オペレータは入口温度を監視し、パラメータを設計仕様内に維持する必要があります。圧力計はシステムの抵抗を追跡し、潜在的な詰まりや動作上の問題を早期に警告します。収集サンプの水位は定期的に目視で確認する必要があります。漏れや異常なノイズパターンの基本的な目視検査は、メンテナンスの必要性を早期に特定するのに役立ちます。
定期メンテナンス プログラム
毎月: 噴霧効率を低下させるミネラルの蓄積を防ぐために、スプレー ノズルを掃除してください。ポンプのベアリングとシールに摩耗の兆候がないか検査します。
四半期ごと: 収集池からの汚泥の除去。リサイクル水をサンプリングして分析し、pH バランスと腐食防止剤の濃度を調べます。アクセス可能な内部表面にスケールが蓄積していないか検査します。
年間: 資格のある技術者によるタワー内部表面の専門的な検査。摩耗が明らかな場合はポンプシールを交換します。水処理システムの完全な分析と化学添加剤の代替の可能性。
通常、この予防保守スケジュールにかかる費用は、緊急修理や計画外のシャットダウンにかかる費用の 5 分の 1 です。
環境パフォーマンスと規制遵守
排出削減能力
コークス乾燥作業には、単純な集塵を超えた複雑な空気品質の課題があります。高温の排気は、環境コンプライアンスを脅かす揮発性有機化合物、二酸化硫黄、微粒子状物質を運びます。適切に設計され、操作された湿式スクラバーは、これら 3 つすべてに同時に対処します。
特定の入口粉塵濃度に合わせて設計すると、粒子状物質の削減は通常 95% を超えます。入口から出口までの温度低下は摂氏 80 ～ 100 度に達し、下流の機器に利益をもたらし、局所的な空気品質への熱影響を軽減します。硫黄化合物の除去効率は、リサイクル水への溶解により 60 ～ 80% の範囲であり、アルカリ性添加剤の添加により性能が向上します。
廃棄物の流れの管理
モダン 排ガス洗浄塔 この技術には水のリサイクルが組み込まれており、環境フットプリントと運用コストを最小限に抑えます。収集された汚泥は定期的に除去されるよう盆地に沈殿し、廃棄物を管理可能な量に濃縮します。多くの施設は、この物質を埋め立て地ではなく適切な産業廃棄物処理業者に送り、循環経済の原則をサポートしています。
堆積物が沈殿し、浮遊物質が減少するため、排水品質はリサイクルプロセスを通じて継続的に改善されます。最終的な水の排出は、必要に応じて、通常、環境に放出する前に基本的な pH 調整のみを必要とします。
規制基準への適合
世界中の環境当局は、工業プロセスからの粉塵、温度、化合物に対する特定の排出制限を定めています。湿式スクラビング技術はこれらの要件を一貫して満たすかそれを上回っており、通常は規制のしきい値を 30 ～ 40 パーセント下回るマージンで動作します。これにより、コンプライアンス違反の原因となる生産速度の変動や燃料品質の変化に対する運用上のバッファーが提供されます。
経済的正当性と長期的価値
設備投資に関する考慮事項
典型的な中規模のコークス化作業用の完全に統合された湿式スクラバー システムには、環境コンプライアンス要件と生産保護の価値によって一般に正当化される範囲での資本投資が必要です。システムの初期コストは単純な乾式収集の代替手段を上回りますが、10 年間の運用期間にわたって分析すると、総所有コストは湿式スクラビングの方が大幅に有利になります。
主なコスト要因は次のとおりです。
船舶の構造と内部コンポーネント: 全体の 40 ～ 45 パーセント
ポンプ、配管、補助装置: 25 ～ 30%
制御、計装、電気: 15 ～ 20%
設置、テスト、および試運転: 10 ～ 15%
時間の経過に伴う運用コストの削減
乾式フィルタ システムでは、高温用途ではフィルタ交換が年に複数回発生するため、継続的に多額の費用がかかります。湿式スクラバーを使用すると、この繰り返しの出費がほぼ完全になくなります。水の消費コストは、循環量の 80 ～ 90% を回収して再利用するリサイクル システムによって相殺されます。ポンプ動作に必要な電力消費量は、ドライフィルターパルス洗浄に必要な圧縮空気に比べて控えめです。
湿式スクラビングの年間運用コストの利点は、通常、同等の乾式濾過システムと比較して、5 年間で 10,000 ～ 15,000 通貨単位に達します。この節約だけでも、信頼性や環境コンプライアンスの利点を考慮する前に、純粋に経済分析に基づいてシステムを選択することが正当化されます。
リスク軽減の価値
環境違反には、管轄区域の厳しさに応じて、中程度の罰金から施設閉鎖命令までの罰則が科せられます。機器の故障による生産の中断は、定期的なシステムのメンテナンスよりも大幅にコストがかかります。保険料には、運用の信頼性と環境コンプライアンスの履歴が反映されます。湿式スクラバー システムは、3 つのリスク カテゴリすべてを同時に軽減し、直接的な運用コストの削減を超えた財務上の保護を提供します。
よくある質問
Q1: 湿式スクラバー システムは毎日どのくらいの水を消費しますか?
水の消費量はシステムのサイズと入口ガス温度によって異なり、通常は動作時間あたり 100 ～ 500 リットルの範囲です。ただし、統合リサイクル システムでは、この量の 80 ～ 90 パーセントが再利用のために戻され、純消費量が大幅に削減されます。ほとんどの施設では、補給水の必要量は驚くほど少なく、リサイクル効率と蒸発損失を考慮すると、多くの場合 1 時間あたり 10 ～ 20 リットル未満であることがわかります。
Q2：運転中に断水したらどうなりますか？
アクティブなスプレー循環を行わずに動作すると、高温ガスが乾燥した内部表面と接触するため、システムがすぐに損傷する可能性があります。最新のシステムには、水圧が最低レベルを下回った場合に生産供給を停止する自動停止インターロックが含まれています。この保護により、致命的な損傷が防止され、オペレーターは生産を再開する前に供給の問題に対処する時間を確保できます。
Q3: 汚泥はどれくらいの頻度で収集池から取り除かなければなりませんか?
スラッジの蓄積率は、入口のダスト濃度とシステムのサイズによって異なります。一般的な施設では沈殿物を毎月除去しますが、粉塵負荷の高い用途では毎週除去する必要がある場合もあります。最新の収集槽には傾斜した底と排水口が組み込まれており、狭い空間に人が立ち入らなくても完全に空にすることが容易です。ほとんどの施設は、定期的な収集と適切な処理のために産業廃棄物専門家と契約しています。
Q4: 湿式スクラバー システムは、化学添加剤を使用せずに硫黄化合物の除去を処理できますか?
水だけでは硫黄化合物の除去能力は限られており、単純な溶解では通常 30 ～ 40% の効率です。 70 ～ 80% の除去効率を必要とする性能の向上には、酸性ガスを化学的に中和するためのアルカリ添加剤の投与が必要です。水酸化ナトリウムまたはアルカリ性スラリーの添加は、専門的なシステムでは標準的に行われています。注入装置は出口ガス分析に基づいて自動的に動作し、目標性能を維持しながら化学物質の消費を最小限に抑えます。
Q5: プラントオペレーターにはどのようなメンテナンストレーニングが必要ですか?
湿式スクラバー システムは、同等の乾式ろ過セットアップに比べて大幅に複雑さが軽減されます。トレーニングには通常、ポンプの操作、ノズルの洗浄、スラッジの除去手順、基本的なトラブルシューティングを含む 1 ～ 2 日間の実地指導が必要です。ほとんどのオペレーターは、日常的なメンテナンス作業にすぐに習熟します。より複雑な年次検査やコンポーネントの交換については、サプライヤーからの専門技術者のサポートが利用できます。
Q6: 入口ダスト濃度が設計仕様を超えた場合、性能はどのように変化しますか?
粉塵負荷が大きすぎると収集効率が適度に低下し、スラッジの蓄積が促進されるため、より頻繁な容器の清掃が必要になります。最新の設計には、パフォーマンスを大幅に低下させることなく、一般的な動作変動に対処するための容量マージンが組み込まれています。ただし、設計仕様を超えて運用を継続するには、コンプライアンスを維持するために、最終的にシステムの大型化や収集ステージの追加が必要になります。出口の粉塵測定による定期的な監視により、調整が必要になった場合に早期に警告します。
Q7: 大型スクラバータワーの設置には騒音の懸念はありますか?
湿式スクラバー システムは、大音量のパルス洗浄イベントを伴う乾式コレクターと比較して、比較的静かに動作します。循環ポンプの動作とタワーを通るガスの流れにより、通常、離れた場所で発生する騒音レベルは 85 デシベル未満であり、ほとんどの産業施設基準を満たしています。設置場所に特定の騒音制約がある場合は、追加の音響減衰材を組み込むことができます。
Q8: 湿式スクラバー システムの予想耐用年数はどれくらいですか?
適切に保守されたシステムは、通常、主要コンポーネントの交換が必要になるまで 15 ～ 20 年間正常に動作します。予防保守が一貫して行われている場合、堅牢なスチール構造は運用上の摩耗に耐えます。スプレーヘッダー、ポンプシール、非鉄内部部品は、水質や処理ガスの化学組成に応じて 7 ～ 10 年間隔で交換が必要になる場合があります。この延長された耐用年数により、頻繁な交換が必要な代替品と比較して、長期的な経済的パフォーマンスが大幅に向上します。
